Bij netwerkstabilisatie op nutsschaal en bij zware industriële toepassingen dicteert thermisch beheer de absolute prestatielimieten van apparaten voor blindvermogencompensatie. Naarmate de projectcapaciteiten oplopen tot honderden MVAR's, worden traditionele luchtgekoelde systemen geconfronteerd met ernstige knelpunten op het gebied van footprint, akoestische ruis en thermische degradatie van halfgeleiders. Deze beperkingen vormen een directe bedreiging voor de naleving van het netwerk en de operationele uptime. Door over te stappen op architectuur voor vloeistofkoeling worden deze beperkingen effectief aangepakt. Deze gids evalueert de technische kenmerken, de implementatierealiteit en de aanbestedingscriteria voor een watergekoelde STATCOM met hoog vermogen om engineering- en inkoopteams te helpen bij leveranciersevaluatie.
Projecten met een hoog vermogen vereisen strikte naleving van netcodes. U moet continu variabel reactief vermogen leveren en snel reageren op spanningsdalingen. Deze bewerkingen veroorzaken enorme, bidirectionele voorbijgaande thermische spanningen op schakelende halfgeleiders. De dubbele vereiste om reactieve stroom te genereren en te absorberen, genereert intense hitte. Het beheersen van deze hitte is van cruciaal belang voor het overleven van het systeem. Wanneer je honderden versterkers door een bipolaire transistor met geïsoleerde poort duwt, stijgt de junctietemperatuur binnen milliseconden. Als je die warmte niet onmiddellijk onttrekt, wordt het silicium afgebroken, wat leidt tot catastrofale modulestoringen en ongeplande uitval van onderstations.
Geforceerde luchtkoeling bereikt snel fysieke en thermodynamische grenzen. Wanneer toegepast op een statische var-generator met hoog vermogen , luchtkoeling vereist een enorme volumetrische luchtstroom. Dit brengt ernstige risico's van filterverstopping en hoge akoestische emissies met zich mee. Fans verbruiken aanzienlijk parasitair vermogen en vallen vaak uit onder zware belasting. In een typische 100 MVAR-installatie zijn voor het verplaatsen van voldoende lucht om de thyristor- of IGBT-stapels te koelen industriële ventilatoren nodig die klinken als straalmotoren. Je hebt ook te maken met de realiteit van verontreinigende stoffen in de lucht. Zelfs bij zware filtratie passeren stof en deeltjes uiteindelijk de schermen, waardoor de koellichamen worden bedekt en de componenten worden geïsoleerd die u probeert te koelen.
Thermische dichtheid wordt een kritisch faalpunt in middenspanning STATCOM- toepassingen. Schakelen met hoge stroomsterkte genereert zeer geconcentreerde warmte op IGBT-niveau. Lucht kan deze plaatselijke warmte niet snel genoeg afvoeren. Dit leidt tot thermische cyclusvermoeidheid en vroegtijdig falen van de module. Elke keer dat de belasting fluctueert, zet de halfgeleider microscopisch uit en trekt hij samen. Gedurende duizenden cycli breekt deze mechanische spanning de soldeerverbindingen. Vloeistofkoeling vlakt deze thermische curve af, waardoor de temperatuur van de basisplaat stabiel blijft, ongeacht de elektrische belasting.
| Koelmedium | Specifieke warmtecapaciteit (J/kg·K) | Thermische geleidbaarheid (W/m·K) | Praktische warmteafvoerlimiet (kW/m²) |
|---|---|---|---|
| Geforceerde lucht | 1005 | 0.026 | ~3 - 5 |
| Gedeïoniseerd water | 4182 | 0.600 | ~50 - 100 |
| Water/glycol (50/50) | 3300 | 0.400 | ~35 - 70 |
Een gedeïoniseerd watersysteem met gesloten lus vormt het primaire koelcircuit. Koelvloeistof circuleert rechtstreeks door koellichamen die zijn bevestigd aan halfgeleidermodules. Gedeïoniseerd water is absoluut noodzakelijk om elektrische vonken over hoogspanningscomponenten te voorkomen. Om het systeem onder specifieke omgevingsomstandigheden te beschermen, worden glycolmengsels toegevoegd. De primaire lus werkt onder strikte druk- en stroomparameters. Meestal zie je stroomsnelheden variërend van 200 tot 800 liter per minuut, afhankelijk van de MVAR-waarde. Het water stroomt door koude platen met microkanalen die rechtstreeks op de IGBT-modules zijn vastgeschroefd, waarbij de warmte bij de bron wordt geabsorbeerd voordat deze naar de hoofdwarmtewisselaar wordt geleid.
Betrouwbaarheid vereist een robuust mechanisch ontwerp. Standaardspecificaties vereisen 100% redundante pompconfiguraties. Meestal ziet u N+1- of 2N-opstellingen. Geautomatiseerde pompfailoverprotocollen zorgen voor een ononderbroken koelvloeistofcirculatie als een primaire pomp uitvalt. Dit voorkomt plotselinge thermische uitschakelingen tijdens kritieke netgebeurtenissen. De failover-reeks moet feilloos worden uitgevoerd:
Moderne systemen bevatten speciale voorlaadeenheden. Deze units maken een gecontroleerde softstartsequentie mogelijk. Dit elimineert destructieve inschakelstromen tijdens de eerste netaansluiting. Het beschermen van het systeem tegen elektrische spanning verlengt de levensduur van zowel de STATCOM als de aangrenzende substationapparatuur. Zonder voorlaadcircuit werkt het sluiten van de hoofdonderbreker in een enorme reeks ongeladen DC-tussencondensatoren als een kortsluiting op het elektriciteitsnet. De resulterende stroompiek kan stroomopwaartse beveiligingsrelais activeren en de condensatorrails fysiek beschadigen.
Geavanceerde warmtewisselaarconfiguraties beheren de secundaire lus. U kunt kiezen tussen water-water- en water-lucht-ontwerpen. Secundaire lussen isoleren het sterk gezuiverde primaire koelmiddel van externe omgevingsfactoren. Dit voorkomt vervuiling en vereenvoudigt externe onderhoudsprocedures. Als uw instelling toegang heeft tot een toevoer van ruw koelwater, biedt een water-water-platenwarmtewisselaar de meest compacte voetafdruk. Als u in een afgelegen onderstation werkt, zal een water-lucht-droge koeler die op het dak of een aangrenzend kussen is gemonteerd, de warmte in de atmosfeer afstoten.
Het handhaven van lagere IGBT-junctietemperaturen verbetert direct de resultaten. Het vermindert thermische cyclische vermoeidheid en minimaliseert de degradatie van halfgeleiders. Dit verlengt de totale levensduur van activa aanzienlijk. Waterkoeling bereikt deze thermische stabiliteit veel beter dan geforceerde luchtkoeling. Wanneer je de junctietemperatuur onder de 85 graden Celsius houdt, daalt het uitvalpercentage van vermogenselektronica exponentieel. Luchtgekoelde systemen duwen het silicium vaak naar 110 graden of hoger tijdens piekbehoefte aan reactief vermogen, waardoor de operationele veiligheidsmarge wordt aangetast.
Vloeistofkoeling vermindert de benodigde fysieke voetafdruk drastisch. U kunt een reductie van het aantal vierkante meters tot wel 60% realiseren. Dit is van cruciaal belang voor offshore windplatforms, ondergrondse mijnbouwactiviteiten of dichtbevolkte stedelijke onderstations. Ruimtebeperkingen bepalen vaak de keuze voor de koelarchitectuur. Onroerend goed in een geprefabriceerd onderstationgebouw is duur. Door de convertorkasten te verkleinen, verkleint u de totale afmetingen van het E-house, waardoor u minder constructiestaal, funderingswerk en verzendlogistiek hoeft te gebruiken.
Akoestische profielen verschillen enorm tussen de twee methoden. Het vervangen van enorme hogesnelheidskoelventilatoren door gesloten pompsystemen verlaagt de decibelproductie. Dit is van groot belang in woonwijken of geluidsbeperkte industriële zones. Een grote luchtgekoelde STATCOM kan op een afstand van één meter gemakkelijk de 85 dB(A) overschrijden. Een watergekoeld equivalent, ervan uitgaande dat de secundaire droge koeler zich op afstand bevindt of gebruik maakt van ventilatoren met een laag toerental, kan werken onder de 70 dB(A). Deze reductie van 15 decibel elimineert vaak de noodzaak voor dure akoestische barrièrewanden.
| Evaluatie Metrische | luchtgekoelde architectuur | Watergekoelde architectuur |
|---|---|---|
| Vermogensdichtheid (MVAR/m²) | Laag (vereist grote kastafstand) | Hoog (compacte, dichte stapeling van modules) |
| Akoestische emissies | Hoog (80 - 90+ dB(A)) | Laag (65 - 75 dB(A)) |
| Gevoeligheid van het milieu | Hoog (kwetsbaar voor stof, zout, vochtigheid) | Laag (afgedichte IP54/NEMA 12-kasten) |
| Onderhoudsfocus | Vervanging van filters, controles van ventilatorlagers | Vervanging van hars, inspectie van pompafdichtingen |

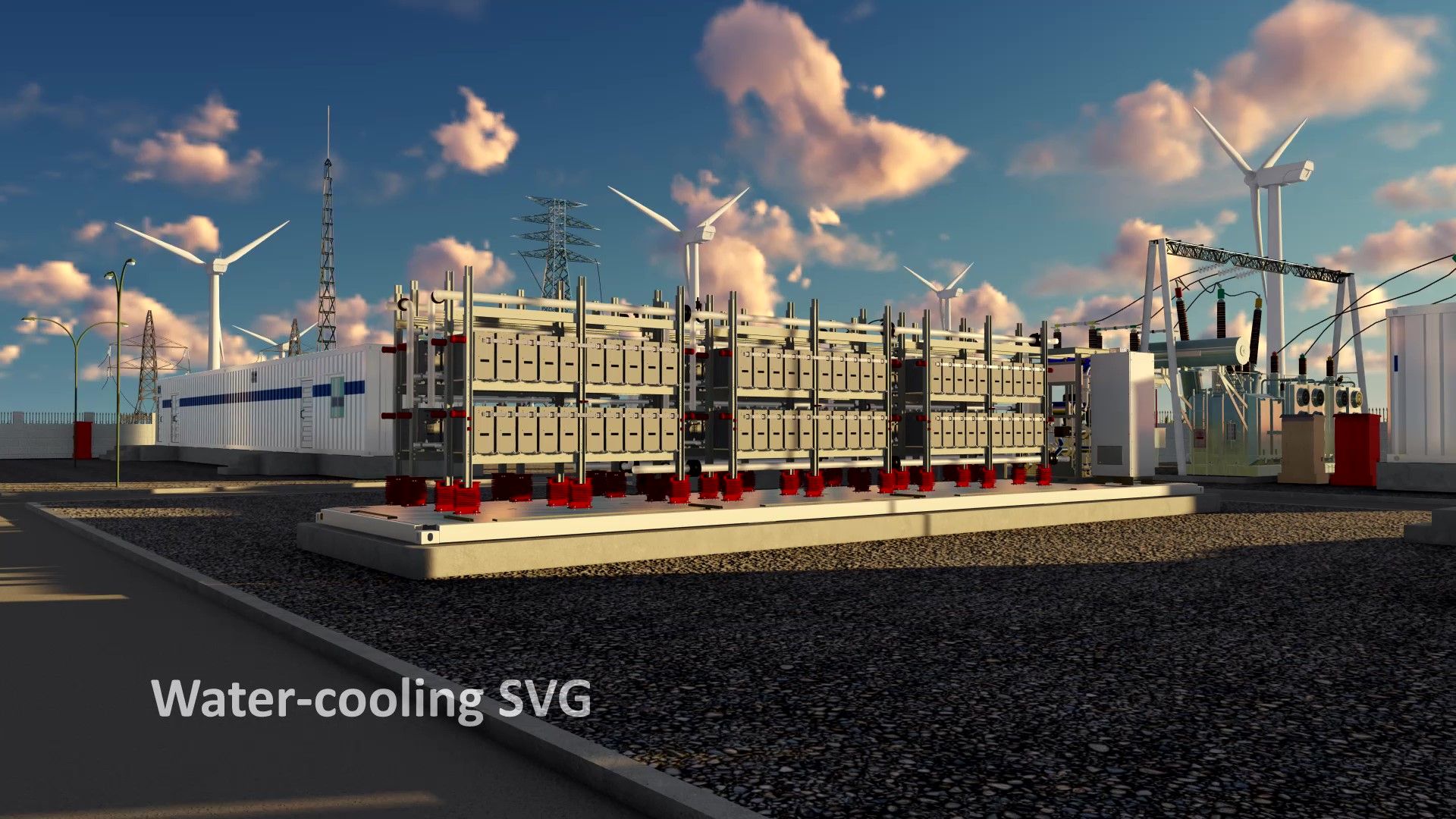

Het inzetten van apparatuur buiten vereist robuuste omgevingsbehuizingen. U moet voldoen aan strikte IP- of NEMA-classificatievereisten. Deze behuizingen beschermen gevoelige vermogenselektronica en koelspruitstukken tegen stof, regen en corrosieve elementen. Een goede afdichting voorkomt catastrofale indringing van het milieu. Voor een buiteninstallatie specificeert u doorgaans NEMA 3R- of NEMA 4X-behuizingen. De kastdeuren moeten voorzien zijn van stevige pakkingen en meerpuntssluitingen om bestand te zijn tegen door de wind aangedreven regen en sneeuw.
Vorstbescherming is essentieel voor een buiten watergekoeld STATCOM . U moet specifieke glycol-waterverhoudingen berekenen voor overwintering. Omgekeerd hebben extreme zomerse omgevingstemperaturen invloed op de afmetingen van secundaire luchtkoelers. De warmtewisselaar moet de maximale thermische belasting afvoeren tijdens piekzomerdagen. Als de locatie omgevingstemperaturen tot -30 graden Celsius ervaart, heeft u een 50/50 mengsel van ethyleen- of propyleenglycol in de secundaire lus nodig. De primaire lus, die binnen of in een verwarmde behuizing blijft, blijft puur gedeïoniseerd water om de diëlektrische sterkte te behouden.
Condensatiebeheer voorkomt interne waterschade. Koude koelmiddelleidingen gaan zweten in vochtige omgevingen. U moet interne HVAC- of droogmiddelsystemen integreren. Deze systemen regelen de interne luchtvochtigheid en voorkomen dat er condens op de hoogspanningselektronica druppelt. Meestal installeren we kastverwarmers die worden aangestuurd door een dauwpuntsensor. Als de interne temperatuur te dicht bij het dauwpunt daalt, worden de verwarmingselementen ingeschakeld om de lucht te verwarmen en de relatieve vochtigheid te verlagen, waardoor de leidingoppervlakken droog blijven.
Technische teams moeten maatwerk versus standaardisatie beoordelen. Modulaire, gecontaineriseerde eenheden bieden een snelle inzet. Op maat gemaakte, locatiespecifieke installaties optimaliseren de ruimte en integratie. Door het juiste pad te kiezen, ontstaat er een levensvatbaar pad watergekoelde STATCOM-ontwerpoplossing voor uw specifieke fabrieksindeling. Systemen in containers worden geleverd met leidingen en tests, waardoor de hoeveelheid werk op de locatie drastisch wordt verminderd. U plaatst de ISO-container eenvoudigweg op een betonnen ondergrond, sluit de middenspanningskabels aan en voert een leiding in de secundaire koellus.
Leidingen en materiaalkeuze vereisen een strenge controle. U moet in de gehele primaire lus corrosiebestendige materialen gebruiken. Specifieke soorten roestvrij staal en gespecialiseerde polymeren zijn verplicht. Dit voorkomt vervuiling van het koelmiddel en handhaaft de ultrazuivere waterkwaliteit die nodig is voor hoogspanningsisolatie. Standaard koolstofstalen of koperen leidingen lekken ionen in het water, waardoor de diëlektrische eigenschappen ervan worden vernietigd. We specificeren strikt 316L roestvrij staal voor alle spruitstukken en PTFE- of EPDM-slangen voor de flexibele verbindingen met de vermogensmodules.
Integratie met fabriekscontrolesystemen is niet onderhandelbaar. U moet telemetriegegevens routeren naar de SCADA of DCS van de faciliteit. Kritische meetgegevens zijn onder meer debieten, drukval, koelvloeistoftemperatuur en geleidbaarheidsniveaus. Standaardprotocollen zoals IEC 61850 of Modbus TCP faciliteren deze naadloze gegevensoverdracht. Operators hebben realtime inzicht nodig in de toestand van het koelsysteem. Een langzame stijging van de geleidbaarheid van het koelmiddel of een geleidelijke daling van de persdruk van de pomp dient als een vroeg waarschuwingssignaal, waardoor onderhoudsteams wekenlang kunnen ingrijpen voordat een ernstige fout het systeem offline zet.
Geleidbaarheidspieken in de koelvloeistof vormen een ernstig risico. Een verhoogde geleidbaarheid leidt tot catastrofale elektrische storingen en flashovers. U beperkt dit met behulp van continue inline geleidbaarheidssensoren. Deze sensoren worden gecombineerd met geautomatiseerde ionenuitwisselingsharsbedden om continu ultralage microsiemens-niveaus te handhaven. De beoogde geleidbaarheid voor een primaire hoogspanningslus ligt doorgaans lager dan 0,5 µS/cm. Een kleine bypass-leiding leidt voortdurend een fractie van het koelmiddel door een harscilinder met gemengd bed, waardoor eventuele verdwaalde metaalionen of onzuiverheden die in de vloeistof terechtkomen worden verwijderd.
Fysieke koelvloeistoflekken kunnen voedingsmodules onmiddellijk vernietigen. U moet gezoneerde lekdetectiekabels over de kastvloeren implementeren. Gecompartimenteerde kastontwerpen isoleren potentiële lekkages. Geautomatiseerde isolatiekleppen sluiten specifieke koeltakken af voordat wijdverbreide schade ontstaat. We leiden de lekdetectietape direct onder de slangaansluitingen en spruitstukverbindingen. Als er een druppel water op de tape terechtkomt, activeert het besturingssysteem onmiddellijk de hoofdonderbreker, schakelt de circulatiepompen uit en sluit de isolatiekleppen om de vloeistof tegen te houden.
De onderhoudslasten nemen toe naarmate de mechanische complexiteit toeneemt. Watersystemen vereisen andere vaardigheden dan luchtgekoelde units. U moet strikte preventieve onderhoudsschema's opstellen. Routinetaken omvatten het inspecteren van pompafdichtingen, het vervangen van harspatronen en het uitvoeren van laboratoriummonsters van de koelvloeistofkwaliteit. Je kunt een vloeistofgekoelde stroomomvormer niet behandelen als een passieve transformator. Het vereist actief mechanisch toezicht. Facilitair managers moeten hun technici trainen in de juiste procedures voor vloeistofbehandeling, systeemontluchting en technieken voor het uitlijnen van pompen.
Bewezen praktijkervaring onderscheidt betrouwbare leveranciers van beginners. Kopers moeten verifieerbare casestudies eisen. Zoek naar krachtige implementaties die al meer dan vijf jaar continu actief zijn. Theoretische ontwerpen overleven de harde realiteit van het raster niet. Vraag bij het beoordelen van voorstellen naar referentielocaties met vergelijkbare omgevingsomstandigheden en MVAR-beoordelingen. Bel de fabrieksmanagers op die locaties en vraag hen rechtstreeks naar de betrouwbaarheid van de pompen, lekincidenten en de reactietijd van de leverancier op garantieclaims.
Technische benchmarking vereist diepgaande technische beoordelingen. Je moet beoordelen a watergekoelde STATCOM-fabrikant over hun eigen lekpreventietechnologieën. Onderzoek hun ingebouwde redundantieconfiguraties nauwkeurig. Zorg ervoor dat hun pompfailoverlogica is getest en bewezen. Bekijk de leiding- en instrumentatiediagrammen (P&ID) zorgvuldig. Let op de juiste plaatsing van expansievaten, ontluchtingskleppen en drukontlastingsmechanismen. Een slecht ontworpen hydraulisch circuit zal last hebben van cavitatie en luchtbellen, wat kan leiden tot plaatselijke oververhitting.
Test- en validatiemogelijkheden zijn cruciale inkooppoorten. Vraag fabrieksacceptatietests (FAT) bij volledige belasting en volledige spanning. De faciliteit moet in staat zijn het thermische beheersysteem tot het uiterste te belasten voordat het op locatie wordt opgeleverd. Accepteer nooit FAT met deellast voor vloeistofgekoelde systemen. De fabrikant moet bewijzen dat de warmtewisselaars de maximale thermische belasting kunnen weerstaan terwijl de STATCOM op zijn absolute stroomlimiet werkt. Hiervoor is een enorme testruimte nodig, uitgerust met multi-megawatt loadbanks en gridsimulators.
Levenscyclusondersteuning dicteert succes op de lange termijn. Evalueer de veerkracht van de toeleveringsketen van de fabrikant. Ze moeten zorgen voor een snelle inzet van bedrijfseigen koelcomponenten en pompreserveonderdelen. Toegang tot gespecialiseerd onderhoudspersoneel zorgt ervoor dat uw systeem snel herstelt van eventuele mechanische storingen. Zorg ervoor dat de leverancier een binnenlandse inventaris bijhoudt van kritische reserveonderdelen, waaronder voorgevulde harstanks, vervangende IGBT-koudeplaten en primaire circulatiepompen.
A: Water levert grofweg vier keer de warmtecapaciteit van lucht. Dit zorgt voor superieure thermische overdracht, waardoor halfgeleidermodules op optimale temperaturen worden gehouden, thermische cyclusvermoeidheid wordt voorkomen en hun operationele levensduur onder zware belasting aanzienlijk wordt verlengd.
A: Vloeistofkoeling vermindert de vereiste fysieke voetafdruk drastisch, vaak tot wel 60%. Dit maakt het ideaal voor omgevingen met beperkte ruimte, zoals offshore-platforms, ondergrondse mijnen of dichtbevolkte stedelijke substations waar het onroerend goed beperkt is.
A: De primaire lus maakt gebruik van sterk gezuiverd, gedeïoniseerd water om elektrische vonken over hoogspanningscomponenten te voorkomen. Glycolmengsels worden vaak aan de secundaire lus toegevoegd om te beschermen tegen bevriezing onder specifieke omgevingsomstandigheden.
A: Fabrikanten gebruiken gedeïoniseerd water om elektrische geleidbaarheid te elimineren. Ze integreren ook continue inline geleidbaarheidssensoren en geautomatiseerde ionenuitwisselingsharsbedden om ultralage microsiemens-niveaus te handhaven en de waterzuiverheid te garanderen.
A: Een voorlaadeenheid maakt een gecontroleerde zachte start mogelijk. Dit elimineert destructieve inschakelstromen tijdens de initiële aansluiting op het elektriciteitsnet, waardoor het systeem en de aangrenzende substationapparatuur worden beschermd tegen ernstige elektrische spanning.
EEN: Ja. Buitenunits maken gebruik van specifieke glycol-waterverhoudingen in de secundaire lus voor winterklaar maken en maken gebruik van klimaatomheiningen met interne klimaatbeheersing om bevriezing en condensatie op de primaire lus te voorkomen.
