De stabilisatie van het hoogspanningsnet is sterk afhankelijk van statische synchrone compensatoren (STATCOM's), maar de vermogenselektronica die deze systemen aanstuurt, genereert enorme, continue warmtebelastingen die de operationele stabiliteit bedreigen. Thermische knelpunten bij de compensatie van blindvermogen leiden tot reductie van apparatuur, voortijdige uitval van componenten en verminderde netstabiliteit. Traditionele luchtkoeling- en open-watersystemen worstelen met schaalbaarheid, regelgeving inzake milieu-emissies en hoge onderhoudskosten. Het evalueren van de watergekoelde STATCOM- architectuur met gesloten lus dient als de technische standaard voor bedrijfskritische STATCOM-implementaties met hoge capaciteit. Deze aanpak brengt de thermische efficiëntie in evenwicht met de ecologische, sociale en operationele realiteit. Netbeheerders hebben behoefte aan betrouwbare ondersteuning van blindvermogen zonder de constante dreiging van thermische uitschakelingen. Door het koelmedium van de buitenomgeving te isoleren, kunnen ingenieurs vermogensmodules tot hun maximale vermogen pushen, terwijl ze onder alle bedrijfsomstandigheden een strikte temperatuurcontrole behouden.
Reactieve vermogensinjectie en -absorptie leggen een enorme druk op de vermogenselektronica. Insulated-Gate Bipolar Transistors (IGBT's) en Integrated Gate-Commutated Thyristors (IGCT's) kunnen enorme elektrische stromen verwerken tijdens netfout-ride-through-gebeurtenissen en stabiele spanningsregeling. Deze continue schakeling genereert aanzienlijke thermische energie direct bij de halfgeleiderovergang. Warmte hoopt zich snel op in de modulebehuizing. Als deze thermische energie niet wordt beheerd, veroorzaakt dit ernstige operationele knelpunten en dwingt het het besturingssysteem de output van de compensator te verlagen om catastrofaal falen te voorkomen.
Er bestaat een directe correlatie tussen extreme thermische cycli en de achteruitgang van de levensduur van halfgeleiders. Materiaalmoeheid treedt op wanneer componenten herhaaldelijk uitzetten en samentrekken onder wisselende temperaturen. De thermische uitzettingscoëfficiënt verschilt tussen de siliciummatrijs, de soldeerlagen en de koperen basisplaat. Na verloop van tijd veroorzaakt deze mismatch vermoeidheid van de soldeerverbindingen en het loslaten van de draadverbinding. Je zult een verhoogde thermische weerstand zien naarmate de soldeerlagen delamineren, wat het verwarmingsproces alleen maar versnelt in een destructieve feedbacklus.
De succescriteria voor het koelen van deze systemen zijn streng. Exploitanten moeten een smalle, stabiele temperatuurband handhaven onder zeer variabele netbelastingsomstandigheden. Nauwkeurige thermische controle voorkomt voortijdige uitval en zorgt ervoor dat de compensator onmiddellijk kan reageren op netstoringen. A De watergekoelde statische var-generator bereikt dit door warmte direct uit de basisplaat te halen met behulp van vloeibare koude platen, waardoor een thermische overdrachtscoëfficiënt wordt geboden die exponentieel hoger is dan die van geforceerde lucht.
| Koelmethode | Warmteoverdrachtscoëfficiënt (W/m²K) | Thermische cyclusspanning | Voetafdrukefficiëntie |
|---|---|---|---|
| Natuurlijke convectie (lucht) | 5 - 25 | Hoog | Arm |
| Geforceerde luchtkoeling | 25 - 250 | Gematigd | Gematigd |
| Water met open lus | 500 - 3.000 | Laag | Goed |
| Vloeistof met gesloten lus | 1.000 - 5.000+ | Zeer laag | Uitstekend |
Traditionele koelmethodologieën bieden ernstige beperkingen op gebruiksschaal. Luchtkoeling vereist een enorme fysieke voetafdruk. Grote ventilatoren en uitgebreide koellichamen verbruiken waardevol onroerend goed in onderstations. Deze systemen genereren ook veel akoestisch geluid, wat implementatie in de buurt van woongebieden of stedelijke centra waar geluidsverordeningen strikt worden gehandhaafd, bemoeilijkt. Bovendien heeft lucht een fundamenteel beperkt warmteafvoervermogen. Het kan de thermische dichtheid van moderne reactieve energiesystemen met hoge capaciteit niet efficiënt beheren zonder dat er een enorme volumetrische luchtstroom nodig is, die op zijn beurt zware parasitaire energie trekt.
Open-loop watersystemen introduceren verschillende operationele wrijvingen. Ze zijn afhankelijk van een continu waterverbruik, afkomstig uit lokale gemeentelijke of natuurlijke bronnen. Hierdoor worden de interne leidingen blootgesteld aan aanslag en biologische vervuiling. Open-lusconfiguraties hebben ook te maken met strikte milieuregels met betrekking tot de afvoer van verwarmd water. Het terug dumpen van warm water in lokale ecosystemen verstoort het leven in het water en nodigt uit tot streng toezicht door de toezichthouders.

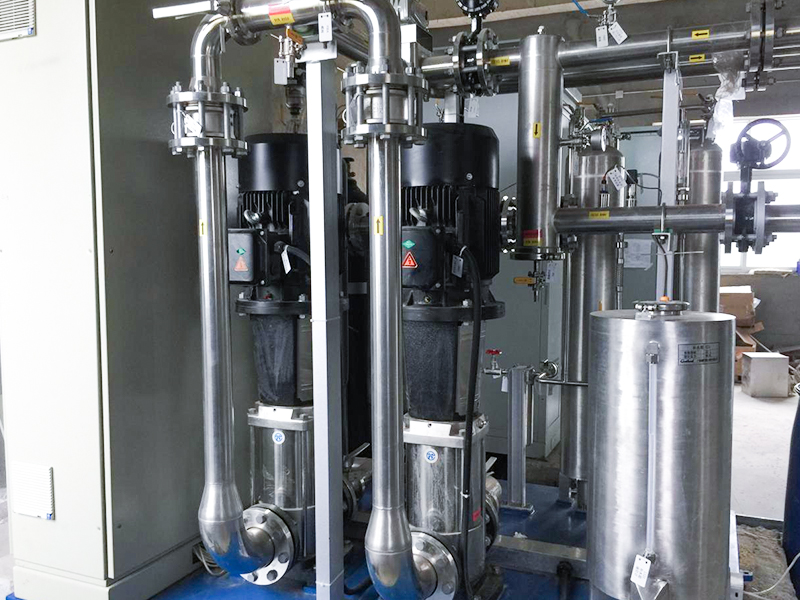

Een robuuste architectuur voor vloeistofkoeling is afhankelijk van verschillende onderling verbonden hardwarecomponenten die samenwerken. De primaire mechanische aandrijvingen zijn redundante pompstations. Deze zorgen voor een continue vloeistofbeweging, zelfs tijdens onderhoudscycli of onverwachte mechanische storingen. Vloeistof-naar-vloeistof- of vloeistof-naar-lucht-warmtewisselaars dragen de geaccumuleerde thermische energie over van de primaire lus en stoten deze af naar het secundaire koelmedium. Deïonisatie-eenheden filteren continu een bypass-stroom van de vloeistof om de elektrische veiligheid te behouden. Expansievaten absorberen volumetrische drukveranderingen die worden veroorzaakt door temperatuurschommelingen terwijl de compensator van stationair naar vollast draait.
A Het gesloten waterkoelsysteem circuleert voortdurend koelvloeistof door koellichamen die rechtstreeks op de voedingsmodules zijn aangesloten. Het voert warmte af zonder de vloeistof bloot te stellen aan de externe omgeving. Deze mechanische isolatie is een enorm voordeel. A Het afgedichte STATCOM-koelsysteem beschermt gevoelige hoogspanningscomponenten tegen stof, vuil en externe verontreinigingen in de lucht. U hoeft zich geen zorgen te maken dat industriële deeltjes de koellichamen verstoppen of de diëlektrische spelingen in de kleppenhal aantasten.
| Onderhoudsvereiste | primaire functie | voor |
|---|---|---|
| Hoofdcirculatiepompen | Drijf koelvloeistof door de primaire lus en koude platen. | Lagerinspectie, vervanging van afdichtingen. |
| Deionisatiepatroon | Verwijder geleidende ionen uit de koelmiddelstroom. | Vervanging van harsbed op basis van geleidbaarheidsalarmen. |
| Warmtewisselaar | Breng thermische energie over naar de secundaire lus of omgevingslucht. | Periodiek spoelen, lamellenreiniging (indien luchtgekoeld secundair). |
| Expansietank | Handhaaf de systeemdruk en absorbeer vloeistofexpansie. | Verificatie van het vooraf vullen van stikstof. |
| Driewegklep | Regel de koelvloeistoftemperatuur door de warmtewisselaar te omzeilen. | Kalibratie van actuatoren en slagtesten. |
Hoogspanningsomgevingen vereisen strikte vloeistofspecificaties. Het handhaven van een lage elektrische geleidbaarheid is een absolute noodzaak. Operators gebruiken sterk gezuiverd gedeïoniseerd water om vonkoverslag en elektrische storingen te voorkomen. Standaard kraanwater bevat minerale ionen die elektriciteit geleiden, wat catastrofale kortsluitingen in de voedingsmodules zou veroorzaken als er een klein lek zou optreden of als de vloeistof een hoogspanningsgat zou overbruggen. Zuiver gedeïoniseerd water is echter zeer agressief en corrosief voor standaard leidingmaterialen, omdat het ionen uit de omringende metalen probeert te trekken.
Dit introduceert complexe chemische realiteiten. Het systeem vereist een precieze cocktail van additieven om gedurende een levensduur van twintig jaar stabiel te blijven. Antivries, meestal een mengsel van ethyleen- of propyleenglycol met een hoge zuiverheid, voorkomt bevriezing in koude klimaten en verandert het kookpunt. Biociden stoppen de bacteriegroei in de donkere, warme leidingen. Corrosieremmers passiveren de interne metalen oppervlakken, waardoor een microscopisch kleine beschermlaag ontstaat die voorkomt dat het gedeïoniseerde water de roestvrijstalen of aluminium componenten aantast.
Dit creëert een potentieel chemisch tijdbomrisico. Indien dit wordt verwaarloosd, vormt de afbraak van glycol zure bijproducten. Afbraak van biociden leidt tot organische vervuiling. Deze reacties brengen snel de diëlektrische sterkte van het gedeïoniseerde water in gevaar, waardoor de gehele compensator in gevaar komt. Het beheren van deze chemie vereist discipline.
Dynamische stroomregeling is noodzakelijk om het thermisch evenwicht te behouden. Het koelstation regelt op dynamische wijze de koelmiddelstroomsnelheden en de prestaties van de warmtewisselaar. Het maakt gebruik van pompen met variabele frequentieaandrijving (VFD) en modulerende drieweg-bypasskleppen. Deze mechanismen reageren onmiddellijk op realtime belastingsvariaties. Wanneer het elektriciteitsnet maximaal reactief vermogen vraagt tijdens een spanningsdaling, versnellen de pompen om de overtollige warmte af te voeren. Wanneer het systeem stationair draait, vertragen de pompen, waardoor parasitaire verliezen en mechanische slijtage worden verminderd.
De systeemarchitectuur moet N+1- of N+2-redundantie in de pompconfiguratie omvatten. Dit garandeert een continue werking, zelfs tijdens een defect aan een afzonderlijk onderdeel. U kunt het zich niet veroorloven om een cruciaal onderdeel van het elektriciteitsnet offline te halen voor een eenvoudige vervanging van de pompafdichting. Het besturingssysteem roteert automatisch de lead- en lag-pompen om een gelijkmatige slijtage van de mechanische onderdelen te garanderen. Deze thermische stabiliteit is rechtstreeks verbonden met het geheel watergekoelde STATCOM-betrouwbaarheid . Door thermische stress te elimineren en de junctietemperaturen ruim onder hun maximale waarden te houden, verlengen operators de gemiddelde tijd tussen storingen (MTBF) voor de primaire vermogenselektronica aanzienlijk.
Ruimtelijke beperkingen bepalen vaak het ontwerp van onderstations, vooral in stedelijke omgevingen of offshore windplatforms. Een Watergekoelde STATCOM voor binnen vereist een aanzienlijk kleinere fysieke voetafdruk in vergelijking met uitgestrekte luchtgekoelde condensatorbanken en enorme koellichamen. Vloeistofkoeling kan warmte efficiënt onttrekken aan dicht opeengepakte voedingsmodules. Hierdoor kunnen ingenieurs het hele systeem onderbrengen in compacte, klimaatgecontroleerde behuizingen of standaard transportcontainers.
Faciliteitsintegratie vereist een zorgvuldige planning. Overwegingen met betrekking tot structurele belasting zijn van het grootste belang, omdat met water gevulde roestvrijstalen leidingen aanzienlijk gewicht toevoegen aan de vloer van de faciliteit. Er moeten routeringsbeperkingen in kaart worden gebracht om interferentie met bestaande hoogspanningsbekabeling en -rails te voorkomen. Een goede integratie met de bestaande substationinfrastructuur zorgt voor veilige toegang voor onderhoud en gestroomlijnde operationele workflows. U moet de lay-out van de leidingen zo ontwerpen dat ingesloten lucht gemakkelijk kan worden afgevoerd en volledige afvoer mogelijk is tijdens grote onderhoudswerkzaamheden.
Duurzaamheid is een belangrijke motor voor moderne netwerkinfrastructuur. Gesloten-lus-architecturen bieden een duidelijk duurzaamheidsvoordeel. Tijdens standaardwerkzaamheden bereiken ze een waterverbruik van nul. Het systeem hoeft slechts af en toe te worden bijgevuld om rekening te houden met kleine verdamping via automatische ontluchters of kleine verliezen tijdens het vervangen van filters. Dit elimineert de lozing van afvalwater en thermische vervuiling in lokale waterlichamen.
Het aanpakken van zorgen uit de gemeenschap en de regelgeving is veel eenvoudiger als u kunt bewijzen dat de faciliteit de lokale watervoerende lagen niet zal afvoeren. Het verzachten van de gemeenschap en het toestaan van angsten vereist duidelijke communicatie. Publieke misvattingen stellen elke watergekoelde faciliteit vaak gelijk aan wateruitputting of chemische afvoer in datacenterstijl. Een afgesloten systeem vergemakkelijkt lokale milieueffectrapportages. Het versnelt de vergunningverlening voor netaansluitingen in regio's met waterschaarste door verantwoord beheer van hulpbronnen aan te tonen. Tijdens de inbedrijfstelling vult u de lus eenvoudigweg één keer en de vloeistof blijft jarenlang opgesloten.
Het ernstigste risico bij vloeistofkoeling is catastrofale systeemstoringen veroorzaakt door het binnendringen van water. Als geleidende vloeistof de hoogspanningselektronica bereikt, veroorzaakt dit onmiddellijk elektrische kortsluiting. Dit vernietigt de apparatuur en brengt ernstige veiligheidsrisico's voor het personeel met zich mee. Mitigatie vereist een meerlaagse technische aanpak. Specificeer de eis voor dubbelwandige leidingen in kritieke gebieden direct boven de kleppenhal. Installeer strategisch geplaatste vochtsensoren onder alle vloeistofvoerende componenten en op de laagste punten van de behuizing.
Implementeer waar mogelijk ontwerpen van onderdruksystemen. In een onderdruklus trekt de pomp het koelmiddel door de koude platen in plaats van het te duwen. Als er een leidingbreuk optreedt, zuigt het systeem lucht in de lus in plaats van water op de elektronica te spuiten. Er moeten geautomatiseerde, snelwerkende isolatiekleppen worden geïntegreerd om de vloeistofstroom onmiddellijk af te sluiten bij het detecteren van een drukval, een stroommismatch of een vochtwaarschuwing van de vloersensoren.
Na verloop van tijd kan het interne vloeibare ecosysteem verslechteren. Het voornaamste risico is een geleidelijk verlies van diëlektrische sterkte of thermische overdrachtsefficiëntie. Dit gebeurt als gevolg van chemische afbraak, biologische groei of interne aanslag van leidingen. Als de corrosieremmers falen, komen microscopisch kleine metaaldeeltjes in de vloeistof terecht, waardoor de geleidbaarheid toeneemt. Als de deïonisatiehars verzadigd raakt, kan deze deze verdwaalde ionen niet langer uit de koelvloeistof trekken.
Mitigatie is afhankelijk van voortdurende waakzaamheid. Implementeer continue, geautomatiseerde geleidbaarheidsmonitoring die rechtstreeks is gekoppeld aan het SCADA-systeem van de faciliteit. Stel strikte alarmdrempels in voor vloeistofweerstand. Operators moeten zich strikt houden aan de door de leverancier gespecificeerde vervangingsschema's voor koelvloeistof. Routinematige chemische bemonstering voorkomt interne corrosie en plaatselijke thermische hotspots, waardoor wordt verzekerd dat de compensator binnen de ontworpen thermische parameters werkt. U moet de koelvloeistof behandelen als een essentieel onderdeel, en niet slechts als een bijzaak bij onderhoud.
Waterkoeling met gesloten lus dient als een technische voorwaarde voor STATCOM's met hoge capaciteit en op utiliteitsschaal, waarbij voetafdruk, naleving van de milieuvoorschriften en thermische betrouwbaarheid het succes van projecten bepalen. Inkoop- en engineeringteams moeten prioriteit geven aan leveranciers die robuuste N+1-pompredundantie, geïntegreerde realtime monitoring van de geleidbaarheid en transparante chemische onderhoudsschema's aantonen.
A: Het is een blindvermogencompensator die gebruik maakt van een afgedicht, continu circulerend vloeistofkoelsysteem. Deze architectuur beheert de intense hitte die wordt gegenereerd door vermogenselektronica zonder ruw water te verbruiken of verwarmd afvalwater in het milieu te lozen.
A: Door de afgedichte aard van het systeem wordt exact dezelfde koelvloeistof voor onbepaalde tijd hergebruikt. In tegenstelling tot open-lussystemen die voortdurend ruw gemeentewater aanzuigen en afvoeren, vereist een gesloten-lusconfiguratie slechts kleine aanvullingen voor zeldzame onderhoudsverliezen.
A: Ja, als het op de juiste manier is ontworpen. Ze maken gebruik van sterk gezuiverd gedeïoniseerd water met een lage elektrische geleidbaarheid. Extra veiligheidslagen zijn onder meer ontwerpen van onderdrukleidingen, dubbelwandige omsluiting en geautomatiseerde lekdetectiesensoren die vloeistof onmiddellijk isoleren.
A: Routineonderhoud omvat het controleren van de toestand van de mechanische pompen en het vervangen van deïoniserende harsbedden. Technici moeten ook de geleidbaarheidsniveaus van koelmiddelen controleren en controleren of corrosieremmers en biociden goed in balans blijven om interne degradatie te voorkomen.
A: Gedeïoniseerd water mist de natuurlijke minerale ionen die elektriciteit geleiden. Deze hoge diëlektrische sterkte voorkomt catastrofale kortsluitingen en vonkoverslag als de koelvloeistof ooit in de buurt van de hoogspanningsvoedingsmodules komt.
A: Nauwkeurige temperatuurregeling voorkomt extreme thermische cycli. Door een stabiele thermische omgeving te handhaven, voorkomt het koelsysteem mechanische spanning, soldeervermoeidheid en voortijdige uitval van kritische halfgeleidercomponenten zoals IGBT's en IGCT's.
