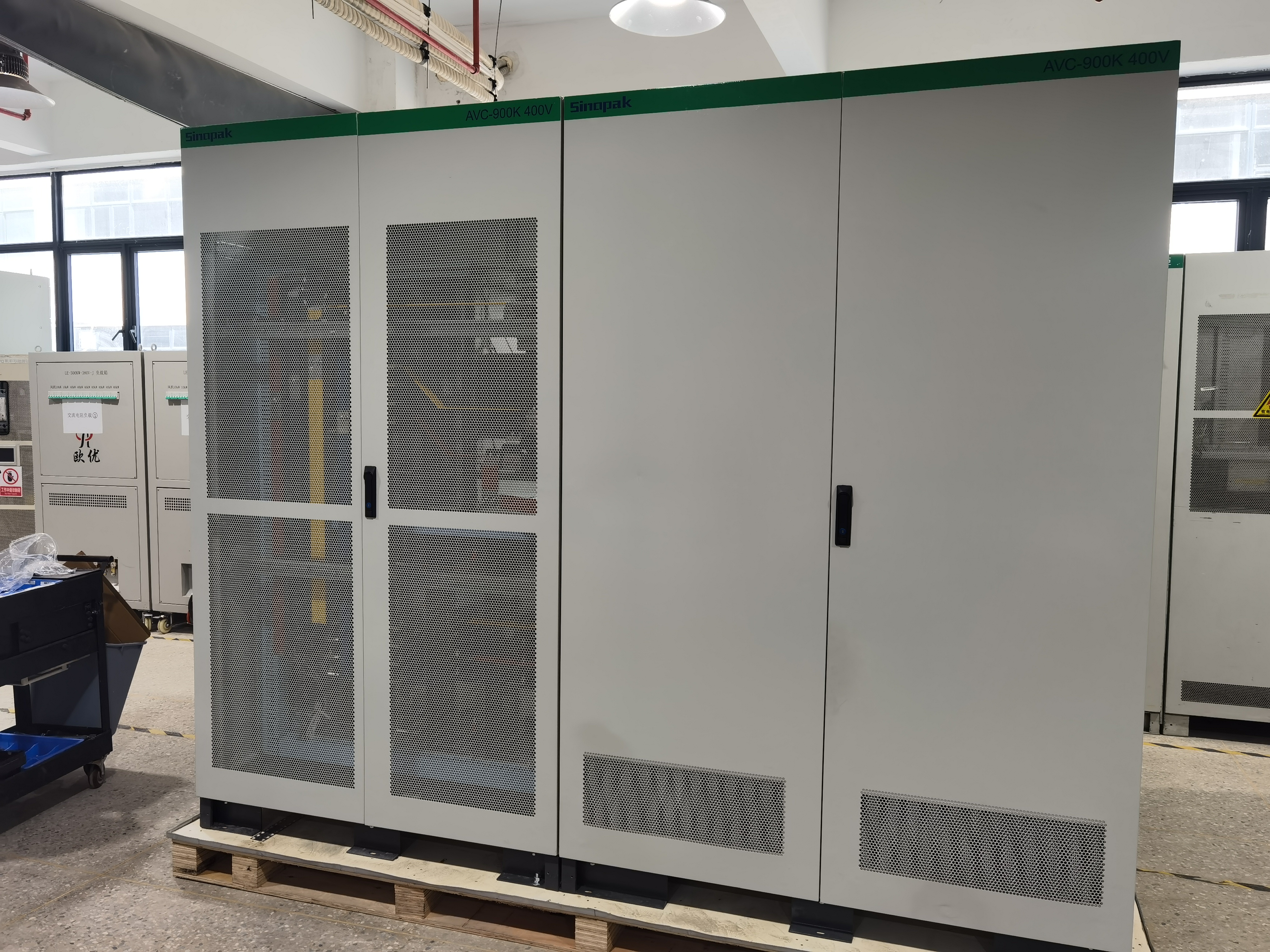

Sinopak ダイナミック電圧レギュレータ
Sinopak の最先端の AVC (自動電圧制御) システムは、電圧低下、電圧中断、電圧膨張に最大限の効率で対処するように設計されています。高度な技術で作られ、完璧に設計されたこのプロフェッショナルグレードのソリューションは、電気システムにシームレスな電源供給と最適なパフォーマンスを保証します。
AVC を使用すると、機器の誤動作や生産性の低下につながる電圧低下によるフラストレーションに別れを告げることができます。当社のシステムは電圧レベルをアクティブに監視および調整し、偏差を迅速に修正して安定した電力供給を維持します。これにより、重要なデバイスの中断のない動作が保証され、潜在的な損傷やダウンタイムから保護されます。
電圧の中断は大きな障害となり、ワークフローを中断し、データ損失を引き起こす可能性があります。当社の AVC システムはそのような中断に対するシールドとして機能しますので、ご心配なく。電圧の中断を瞬時に検出することで、電力を自動的に補償および回復するため、業務を中断することなく続行できます。
電圧レベルの突然の上昇を特徴とする電圧膨張は、敏感な電子機器に大損害を与える可能性があります。しかし、当社の AVC システムはこれらのサージに対する安全装置として機能するため、ご安心ください。電圧の上昇を迅速に検出して緩和し、貴重な機器を潜在的な損傷から保護し、寿命を保証します。
最高の精度と信頼性を備えて構築された当社の AVC システムは、プロフェッショナリズムの象徴です。その洗練されたデザインは既存の電気インフラストラクチャにシームレスに統合され、手間のかからない設置プロセスを実現します。当社の AVC システムを信頼して、安定した高品質の電源を供給し、電気システムの全体的なパフォーマンスと寿命を向上させることができますので、ご安心ください。
今すぐ当社の AVC システムに投資し、電圧低下、電圧中断、電圧上昇に対処する堅牢なプロフェッショナル グレードのソリューションによる安心感を体験してください。当社の AVC システムを使用して、電気システムを効率と信頼性の新たな高みに引き上げます。
AVC システムは 5 つの主要モジュールで構成されています
ａ．整流器モジュール
b.電源トランス
c.インバータモジュール
d.マスターモジュール
e.メンテナンスバイパス
すべてのモジュール コンポーネントの組み合わせで AVC システム全体が構成されます。
整流器モジュール
整流器モジュールは主に三相交流を直流に変換することを目的としており、整流器のモジュール設計によりメンテナンスや交換が容易です。各モジュールには独自の識別コード (10 ～ 19) があります。モジュールに初めて電源が投入されると、マスター モジュールはモジュールの識別にのみ使用されるコードを割り当てます。同じコードを持つモジュールは再コーディングされます。現在、300K キャビネットには 1 つの整流器モジュールを配置でき、600K キャビネットには 2 つの整流器モジュールを配置でき、900K キャビネットには 3 つの整流器モジュールを配置できます。
整流器のミニチュアサーキットブレーカーを閉じると、システムの電源が正常にオンになった後、整流器は約 2 分間ソフトスタートプロセスを開始します。このプロセスの後、整流器は正常に動作し、電力網の問題に対処するためにインバータに安定したバス電圧を提供します。
電源トランスモジュール
電源トランスには温度検知保護機能が付いています。変圧器は系統に直列に接続する必要があります。電圧降下が発生した場合、インバータはバイパス状態から反転状態に素早く切り替わり、補償のために変圧器の一次側に適切な電圧を供給します。
電源トランスの主な機能は、電圧範囲のスパンをモデルクラスに達させることです。公称インバータ電圧は設定値ですが、グリッド電圧は 208V、400V、480V、600V などになる場合があります。
インバータモジュールの主な機能は、直流を三相交流に変換することです。インバータモジュールはメンテナンスや交換が容易な設計です。各モジュールには独自の識別コード (20 ～ 29) があります。モジュールに初めて電源が投入されると、マスター モジュールはモジュールの識別にのみ使用されるコードを割り当てます。同じコードを持つモジュールは再コーディングされます。インバータが正常に動作するには、対応する整流器モジュールが必要であり、1 つの整流器モジュールが 1 つのインバータ モジュールに対応し、モジュールの各ペアのバスが独立していることに注意してください。
システムの起動後、整流器モジュールはソフトスタート段階にあり、バス電圧は低くなります。この場合、インバータモジュールが状況を報告します。整流器がバスを指定された値まで充電すると、バス電圧低下のアラームが自動的に解除され、インバータが正常に起動して系統電圧の問題に正常に対処できるようになります。
AVC システムの完全なマシン調整とシステム容量割り当ては、マスター モジュールを通じて完了します。このモジュールはシステムの動作情報を収集して分析し、サイドドアの監視モジュールにアップロードして表示します。システム内の電源モジュールに障害が発生した場合、残りの電源モジュールが負担するシステム容量の合計がマスター制御モジュールによって割り当てられます。
マスターモジュールのフロントパネルには、モジュールの 2 つの内部コアチップの動作ステータスをそれぞれ示す 2 つの LED インジケータがあります。通常は緑色で点灯しています。点滅している場合はマスターコントロールがリセット中であることを意味し、消灯している場合は故障が発生していることを意味します。
メンテナンスバイパスの操作説明
初めてシステム全体の電源を入れる前に、キャビネット内の各スイッチの現在の状態をチェックして、メンテナンス バイパス スイッチ QF1 がオフ、入力スイッチ QF2 と出力スイッチ QF3 がオンになっていることを確認する必要があります。チェックしてすべてが正常であれば、システムの電源を入れて起動できます。
AVC システムの保守または修理が必要な場合は、次の手順に従う必要があります。
1. モニタリング操作パネルの [開始/停止] ボタンをタップし、[停止] - [OK] ボタンをタップして AVC ホストをオフにします。
2. メンテナンスバイパススイッチ QF1 レバーを回して ON にします。
3. 入力スイッチ QF2 レバーと出力スイッチ QF3 レバーを順番に外し、QF2 と QF3 をオフにします (レバーは水平になります)。
上記の操作の後、AVC ホストは電力網および負荷から完全に切断されます。この場合、負荷はグリッドから電力を供給され、AVC は電力グリッドの低下、膨張、または停電が発生した場合に保護措置を講じません。この期間中、負荷への電力供給はユーザーが確保する必要があります。
