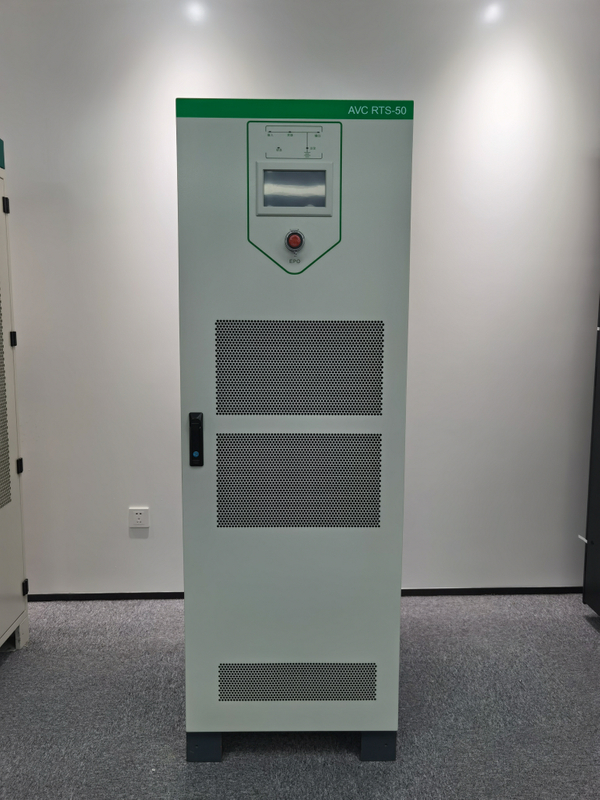

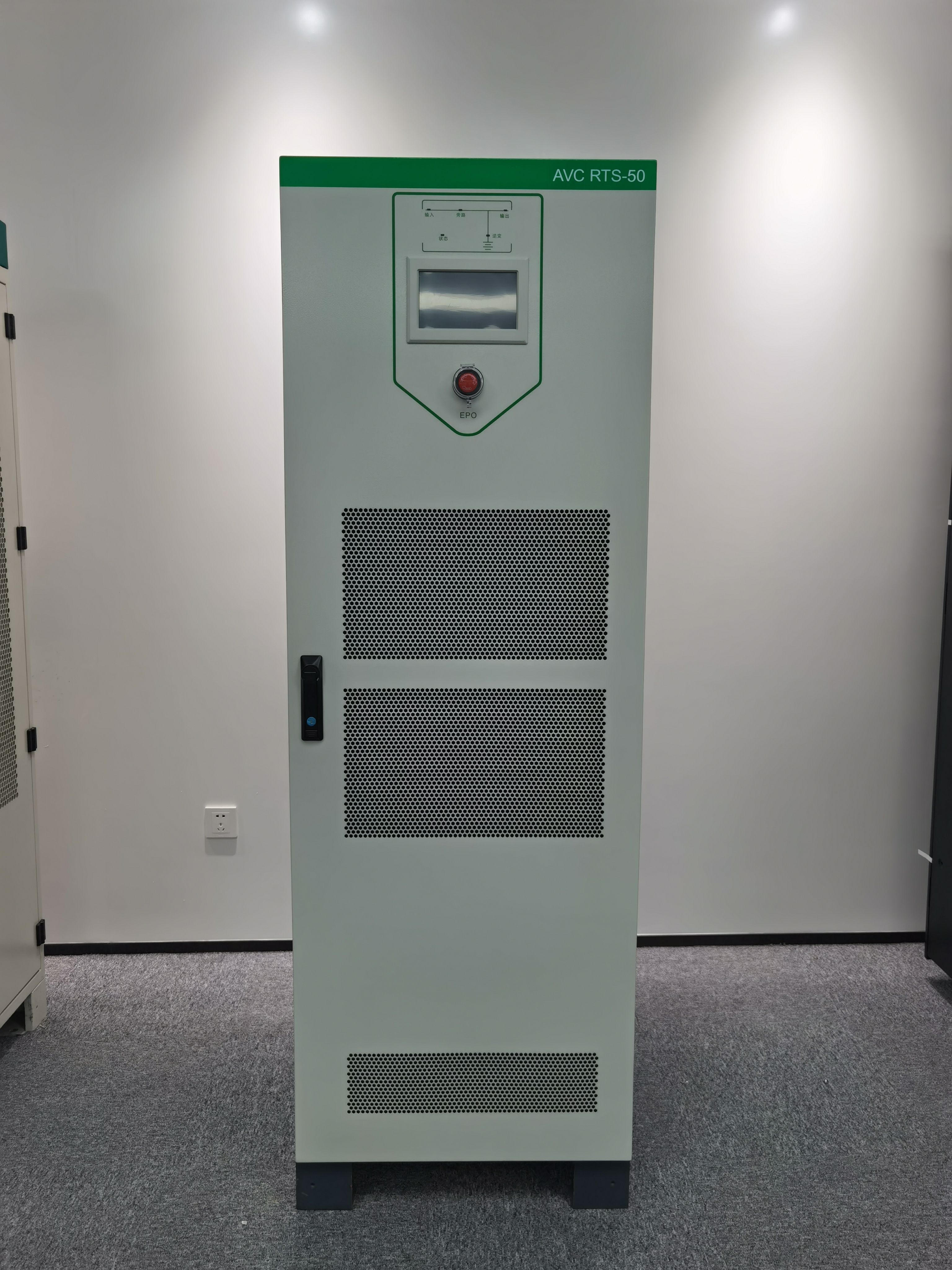

वोल्टेज व्यवधान के लिए सिनोपैक सक्रिय वोल्टेज कंडीशनर

वोल्टेज व्यवधान के लिए सिनोपैक सक्रिय वोल्टेज कंडीशनर

सिनोपैक अत्याधुनिक एवीसी (स्वचालित वोल्टेज नियंत्रण) प्रणाली, जिसे अत्यधिक दक्षता के साथ वोल्टेज शिथिलता, वोल्टेज रुकावट और वोल्टेज वृद्धि से निपटने के लिए डिज़ाइन किया गया है। उन्नत प्रौद्योगिकी के साथ तैयार किया गया और पूर्णता के साथ इंजीनियर किया गया, यह पेशेवर-ग्रेड समाधान आपके विद्युत प्रणालियों के लिए निर्बाध बिजली आपूर्ति और इष्टतम प्रदर्शन सुनिश्चित करता है।

एवीसी के साथ, वोल्टेज शिथिलता के कारण होने वाली निराशा को अलविदा कहें, जिससे उपकरण में खराबी और उत्पादकता में कमी आ सकती है। हमारा सिस्टम सक्रिय रूप से वोल्टेज स्तर की निगरानी और विनियमन करता है, स्थिर बिजली आपूर्ति बनाए रखने के लिए किसी भी विचलन को तेजी से ठीक करता है। यह आपके महत्वपूर्ण उपकरणों का निर्बाध संचालन सुनिश्चित करता है, संभावित क्षति और डाउनटाइम से सुरक्षा प्रदान करता है।

वोल्टेज रुकावटें एक बड़ी बाधा हो सकती हैं, वर्कफ़्लो को बाधित कर सकती हैं और डेटा हानि का कारण बन सकती हैं। डरें नहीं, क्योंकि हमारा एवीसी सिस्टम ऐसे व्यवधानों के खिलाफ ढाल के रूप में कार्य करता है। वोल्टेज रुकावटों का तुरंत पता लगाकर, यह स्वचालित रूप से बिजली की भरपाई और पुनर्स्थापना करता है, जिससे आप बिना किसी रुकावट के अपने कार्यों को जारी रख सकते हैं।

वोल्टेज स्तर में अचानक वृद्धि की विशेषता वाली वोल्टेज वृद्धि, संवेदनशील इलेक्ट्रॉनिक उपकरणों पर कहर बरपा सकती है। लेकिन चिंता न करें, क्योंकि हमारी एवीसी प्रणाली इन उछालों के खिलाफ सुरक्षा के रूप में कार्य करती है। यह तुरंत वोल्टेज की वृद्धि का पता लगाता है और उसे कम करता है, आपके मूल्यवान उपकरणों को संभावित क्षति से बचाता है और उनकी लंबी उम्र सुनिश्चित करता है।

अत्यंत सटीकता और विश्वसनीयता के साथ निर्मित, हमारा AVC सिस्टम व्यावसायिकता का प्रतीक है। इसका चिकना डिज़ाइन आपके मौजूदा विद्युत बुनियादी ढांचे में सहजता से एकीकृत होता है, जो परेशानी मुक्त इंस्टॉलेशन प्रक्रिया प्रदान करता है। निश्चिंत रहें, आप अपने विद्युत प्रणालियों के समग्र प्रदर्शन और दीर्घायु को बढ़ाने, लगातार, उच्च गुणवत्ता वाली बिजली आपूर्ति प्रदान करने के लिए हमारे एवीसी सिस्टम पर भरोसा कर सकते हैं।

आज ही हमारे एवीसी सिस्टम में निवेश करें और मन की शांति का अनुभव करें जो वोल्टेज शिथिलता, वोल्टेज रुकावट और वोल्टेज वृद्धि से निपटने के लिए एक मजबूत, पेशेवर-ग्रेड समाधान के साथ आती है। हमारे एवीसी सिस्टम के साथ अपने विद्युत प्रणालियों को दक्षता और विश्वसनीयता की नई ऊंचाइयों तक ले जाएं।

AVC प्रणाली में 5 मुख्य मॉड्यूल होते हैं

एक। रेक्टिफायर मॉड्यूल

बी। सत्ता स्थानांतरण

सी। इन्वर्टर मॉड्यूल

डी। मास्टर मॉड्यूल

ई. रखरखाव बाईपास

सभी मॉड्यूल घटकों का संयोजन संपूर्ण AVC प्रणाली का निर्माण करता है।

रेक्टिफायर मॉड्यूल

रेक्टिफायर मॉड्यूल का मुख्य उद्देश्य तीन-चरण प्रत्यावर्ती धारा को प्रत्यक्ष धारा में परिवर्तित करना है, और रेक्टिफायर का मॉड्यूलर डिजाइन रखरखाव और प्रतिस्थापन के लिए आसान है। प्रत्येक मॉड्यूल का अपना पहचान कोड (10-19) होता है। जब मॉड्यूल पहली बार चालू होते हैं, तो मास्टर मॉड्यूल कोड निर्दिष्ट करता है, जिनका उपयोग केवल मॉड्यूल पहचान के लिए किया जाता है। समान कोड वाले मॉड्यूल को दोबारा कोडित किया जाएगा। वर्तमान में, 1 रेक्टिफायर मॉड्यूल को 300K कैबिनेट में रखा जा सकता है और 2 रेक्टिफायर मॉड्यूल को 600K कैबिनेट में रखा जा सकता है और 3 रेक्टिफायर मॉड्यूल को 900K कैबिनेट में रखा जा सकता है।

रेक्टिफायर मिनिएचर सर्किट ब्रेकर को बंद करें, और सिस्टम सामान्य रूप से चालू होने के बाद रेक्टिफायर लगभग 2 मिनट के लिए सॉफ्ट स्टार्ट प्रक्रिया शुरू कर देगा। प्रक्रिया के बाद, रेक्टिफायर ग्रिड समस्याओं से निपटने के लिए इन्वर्टर को स्थिर बस वोल्टेज प्रदान करने के लिए सामान्य रूप से काम करता है।

पावर ट्रांसफार्मर मॉड्यूल

पावर ट्रांसफार्मर तापमान पहचान सुरक्षा से सुसज्जित है। ट्रांसफार्मर को ग्रिड में श्रृंखला में जोड़ा जाएगा। वोल्टेज गिरने की स्थिति में, मुआवजे के लिए ट्रांसफार्मर के प्राथमिक पक्ष को उचित वोल्टेज प्रदान करने के लिए इन्वर्टर तेजी से बायपास स्थिति से व्युत्क्रम स्थिति में स्विच हो जाता है।

पावर ट्रांसफार्मर का मुख्य कार्य वोल्टेज रेंज स्पैन को मॉडल क्लास तक पहुंचाना है। नाममात्र इन्वर्टर वोल्टेज एक निर्धारित मूल्य है, हालांकि, ग्रिड वोल्टेज 208V, 400V, 480V, 600V, आदि हो सकता है;



       इन्वर्टर मॉड्यूल

इन्वर्टर मॉड्यूल का मुख्य कार्य प्रत्यक्ष धारा को तीन-चरण प्रत्यावर्ती धारा में परिवर्तित करना है। इन्वर्टर मॉड्यूल का डिज़ाइन रखरखाव और प्रतिस्थापन के लिए आसान है। प्रत्येक मॉड्यूल का अपना पहचान कोड (20-29) होता है। जब मॉड्यूल पहली बार चालू होते हैं, तो मास्टर मॉड्यूल कोड निर्दिष्ट करता है, जिनका उपयोग केवल मॉड्यूल पहचान के लिए किया जाता है। समान कोड वाले मॉड्यूल को दोबारा कोडित किया जाएगा। यह ध्यान दिया जाना चाहिए कि इन्वर्टर को सामान्य रूप से संचालित करने के लिए एक संबंधित रेक्टिफायर मॉड्यूल होना चाहिए, और एक रेक्टिफायर मॉड्यूल एक इन्वर्टर मॉड्यूल से मेल खाता है, और प्रत्येक जोड़ी मॉड्यूल की बसें स्वतंत्र होती हैं।

सिस्टम शुरू होने के बाद, रेक्टिफायर मॉड्यूल सॉफ्ट स्टार्ट चरण में है और बस वोल्टेज कम है। इस मामले में, इन्वर्टर मॉड्यूल स्थिति की रिपोर्ट करेगा। जब रेक्टिफायर बस को निर्दिष्ट मूल्य पर चार्ज करता है, तो कम बस वोल्टेज का अलार्म स्वचालित रूप से साफ़ हो जाएगा, और फिर ग्रिड वोल्टेज की समस्याओं से सामान्य रूप से निपटने के लिए इन्वर्टर को सामान्य रूप से शुरू किया जा सकता है।



      मास्टर मॉड्यूल

एवीसी सिस्टम का पूर्ण मशीन समन्वय और सिस्टम क्षमता आवंटन मास्टर मॉड्यूल के माध्यम से पूरा किया जाता है। मॉड्यूल विश्लेषण के लिए सिस्टम की संचालन जानकारी एकत्र करता है और इसे प्रदर्शन के लिए साइड दरवाजे पर निगरानी मॉड्यूल पर अपलोड करता है। जब सिस्टम में एक पावर मॉड्यूल विफल हो जाता है, तो शेष पावर मॉड्यूल द्वारा वहन की जाने वाली कुल सिस्टम क्षमता मास्टर कंट्रोल मॉड्यूल द्वारा आवंटित की जाएगी।

मास्टर मॉड्यूल के फ्रंट पैनल में दो एलईडी संकेतक हैं जो क्रमशः मॉड्यूल के दो आंतरिक कोर चिप्स की कार्यशील स्थिति को दर्शाते हैं। आम तौर पर, वे सामान्यतः हरे रंग में होते हैं। जब वे चमक रहे होते हैं, तो इसका मतलब है कि मास्टर नियंत्रण रीसेट हो रहा है, और जब बंद होता है, तो इसका मतलब है कि विफलता हुई है।

      रखरखाव बाईपास के लिए संचालन निर्देश

पूरे सिस्टम को पहली बार चालू करने से पहले, यह सुनिश्चित करने के लिए कैबिनेट में प्रत्येक स्विच की वर्तमान स्थिति की जांच की जानी चाहिए कि रखरखाव बाईपास स्विच QF1 बंद है, और इनपुट स्विच QF2 और आउटपुट स्विच QF3 चालू हैं। जाँच करने और सब कुछ ठीक होने के बाद, सिस्टम को चालू और चालू किया जा सकता है।

जब एवीसी प्रणाली के रखरखाव या मरम्मत की आवश्यकता हो, तो नीचे दिए गए चरणों का पालन किया जाना चाहिए:

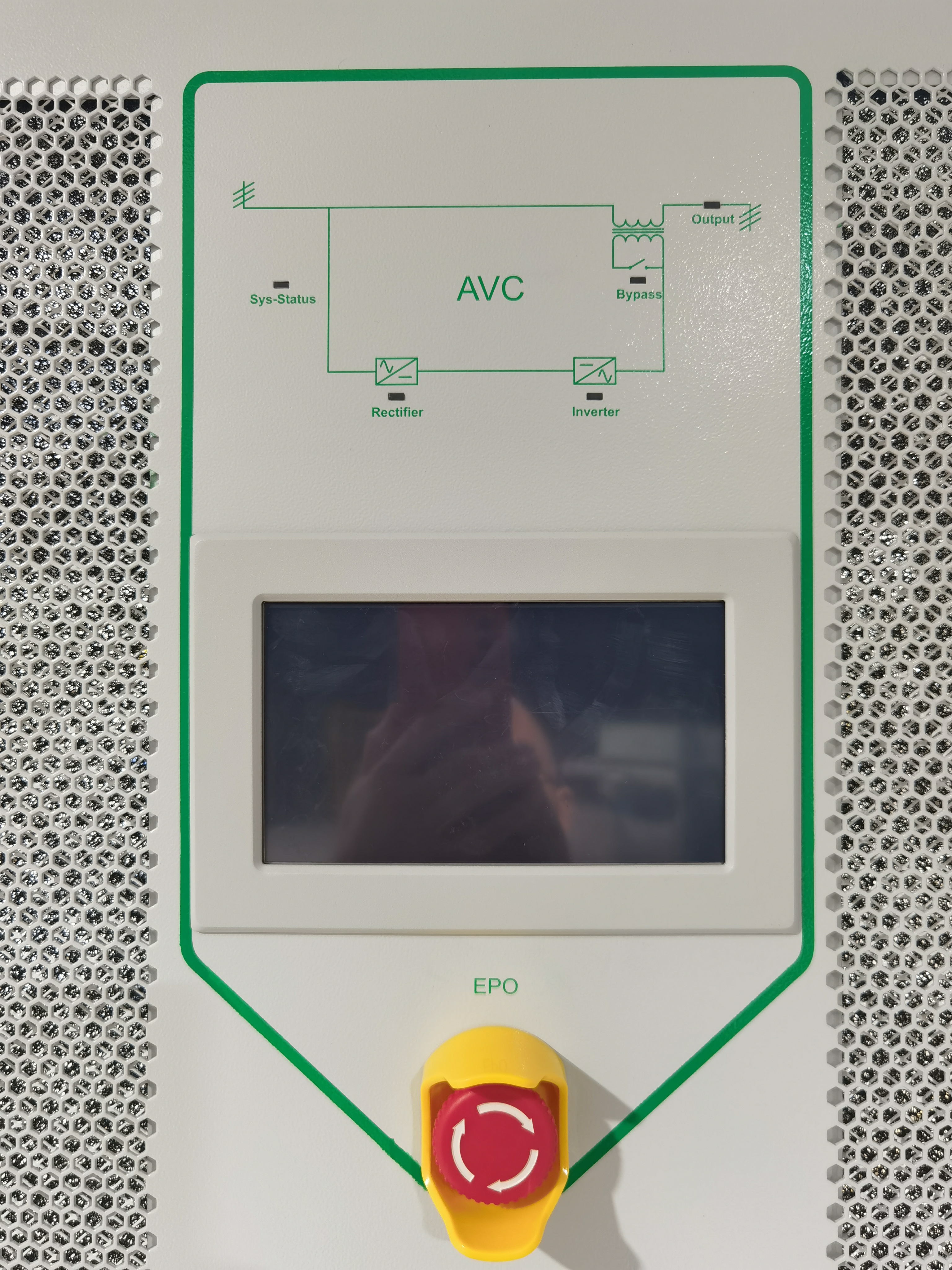

1. मॉनिटरिंग ऑपरेशन पैनल पर स्टार्ट/स्टॉप बटन पर टैप करें, और एवीसी होस्ट को बंद करने के लिए स्टॉप-ओके बटन पर टैप करें;

2. रखरखाव बाईपास स्विच QF1 लीवर को चालू करने के लिए उसे घुमाएँ;

3. QF2 और QF3 को बंद करने के लिए इनपुट स्विच QF2 और आउटपुट स्विच QF3 लीवर को बारी-बारी से डिस्कनेक्ट करें (लीवर क्षैतिज होंगे)।

उपरोक्त परिचालनों के बाद, एवीसी होस्ट को पावर ग्रिड और लोड से पूरी तरह से डिस्कनेक्ट कर दिया गया है। इस मामले में, लोड ग्रिड द्वारा संचालित होता है, और एवीसी पावर ग्रिड में शिथिलता, सूजन या बिजली विफलता की स्थिति में कोई सुरक्षात्मक कार्रवाई नहीं करेगा। इस अवधि के दौरान, उपयोगकर्ता द्वारा लोड को बिजली की आपूर्ति सुनिश्चित की जानी चाहिए।
