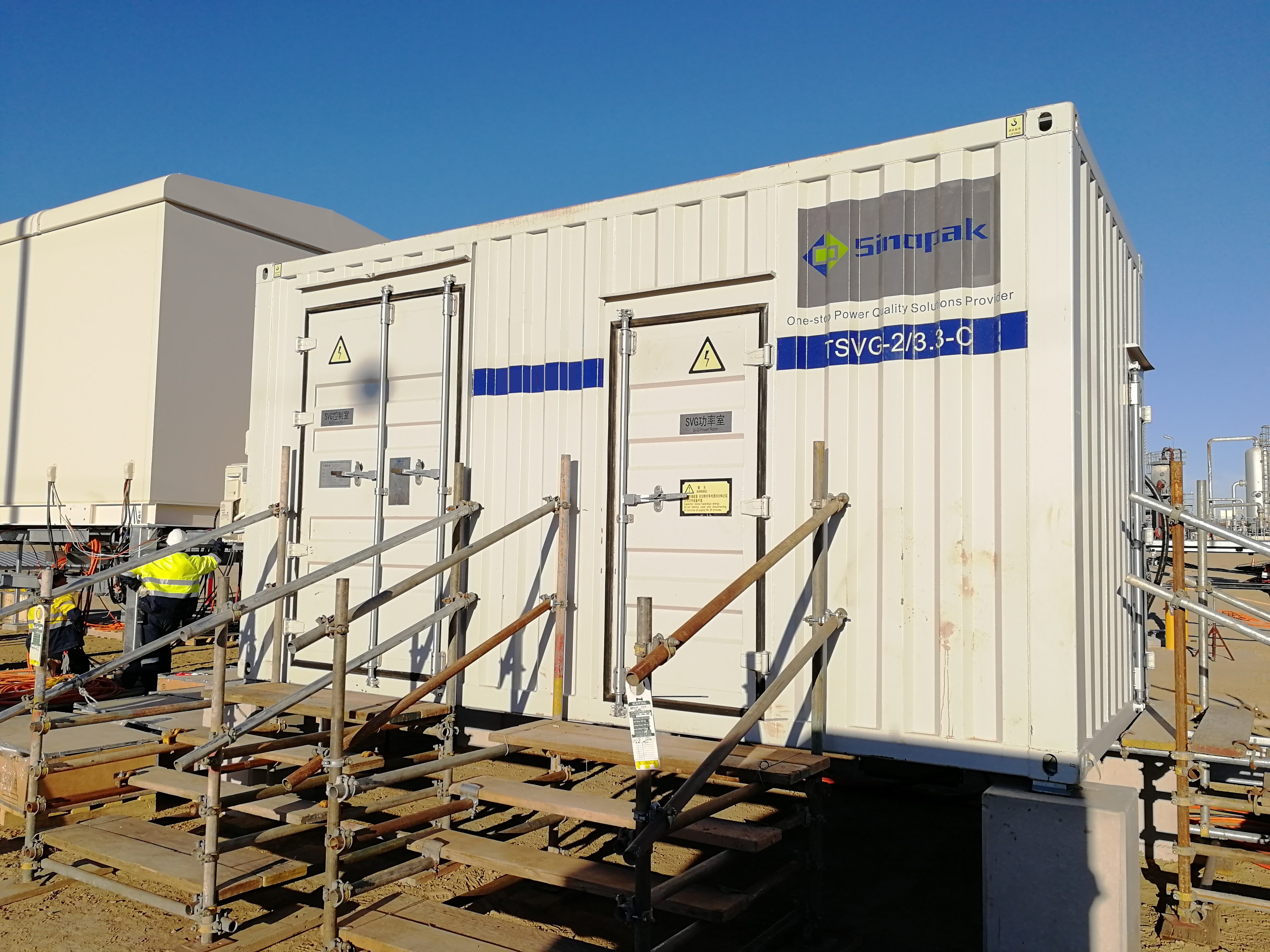

Sinopak 6kV buitenluchtgekoelde STATCOM voor elektrolytisch aluminium

Sinopak 6kV buitenluchtgekoelde STATCOM voor elektrolytisch aluminium

STATCOM

(Statische synchrone compensator), ook bekend als SVG (Statische Var Generator)

Het stoffilter kan niet regelmatig worden schoongemaakt, het stof en het water worden in de voedingsmodules ingeademd en vervolgens wordt de modder aan de voedingsborden bevestigd.

De koellucht verandert van richting nadat deze door het ventilatierooster in de kelder is gekomen en gaat vervolgens omhoog om de container binnen te gaan via het stoffilter aan de onderkant van STATCOM. Na warmte-uitwisseling wordt warme lucht gedwongen terug uit de container te gaan. De zwaartekracht van het zand zal afnemen nadat het van richting verandert ten opzichte van het kelderrooster. Deze oplossing is zeer geschikt voor zandgebieden.

Optimalisatie van het ontwerp van hete luchtreflux :

1. De vochtige lucht komt de energieruimte binnen tijdens nat weer, koud weer, regen en sneeuwweer.

2. Het ontwerp van hete luchtreflux voorkomt dat zand in de krachtruimte terechtkomt, maar hete lucht kan ook direct in de atmosfeer worden afgevoerd tijdens droog en warm weer.

Technische parameters

Systeemparameters
Nominale spanning		3kV~35kV
Ingangsspanningsbereik		0.2~ 1,2 Pu
Netfrequentie		50 ± 0,5 Hz
Nominale capaciteit		±1Mvar ~ ±120Mvar
Vermogensverlies bij volledige belasting		<0,8%
Totale harmonische stroomvervorming		≤3%, voldoet aan GB/T14549-1993
Totale PCC harmonische spanningsvervorming		≤3%, voldoet aan GB/T14549-1993
Reactietijd		<5ms
Overbelastingscapaciteit		1,1 keer overbelasting, langdurig gebruik; 1,2 keer overbelasting gedurende 1 minuut, trip
Foutbehandeling		Redundantieontwerp dat voldoet aan automatische N-1-werking
Bedrijfsmodus		Modus met constant reactief vermogen, modus met constante spanning, modus met constante arbeidsfactor, modus voor belastingscompensatie, geïntegreerde besturingsmodus voor spanning en reactief vermogen
Communicatieprotocol		Modbus, IEC104
Bewakingsmodus		Lokale/afstandsbediening
HMI		LCD-aanraakscherm in het Engels
Signaaloverdracht		Communicatie via optische vezels
Sleuteltechnologie		Theorie van onmiddellijk reactief vermogen, SPWM-theorie, ontkoppelingsbesturingstechnologie, controletechnologie voor condensatorspanningsbalans, driefasige onafhankelijke besturingstechnologie, enkelpolige meervoudige frequentietechnologie, draaggolffaseverschuivende SPWM-theorie, realtime bewakingstechnologie voor kettingschakeltemperatuur
Voedingsinterface		380VAC, 220VDCdual circuits dubbele redundantie voeding
Belangrijkste beschermingsfunctie		Overstroom, overspanning, aandrijffout, overspanning van de voedingseenheid, overstroom, overtemperatuur, communicatiefouten enz. Storing in waterkoeling
Bedradingsmethode		Sterverbinding of Deltaverbinding
Koelmethode		Luchtkoeling, waterkoeling
Beschermingsklasse		Binnen IP30	Houder: IP54
Installatiemethode		Binnen	Openlucht
Levensduur		30 jaar
Bedrijfsomgeving
Omgevingstemperatuur		-25℃ ~ +45 ℃
Temperatuur opslagomgeving		-40℃ ~ +70 ℃
Hoogte		2000m(Aan te passen bij > 2000m
Relatieve vochtigheid		≤90 % , geen condensatie
Vervuilingsgraad		Klasse IV
Uitvoerende standaard	DL/T 1215.1-2013 ，GB/T 14549-1993 ，GB/T 17626.2-2006 ，GB/T 17626.3-2006 ，GB/T 17626.4-2008 ，GB/T 17626.5-2008 ，GB/T 17626.11-2008



Ons voordeel

1. Meest effectieve actieve harmonische hoogspanningsapparatuur in de industrie
Sinopak TSVG realiseert met succes  actieve harmonische hoogspanningsfilterfunctie van 3kV ~ 35kV volgens vele jaren ervaringen. Het kan de harmonischen van de 2e tot de 13e volledig elimineren. Vergeleken met traditionele SVC heeft SVG actieve componenten overgenomen. TSVG wordt niet alleen gebruikt voor dynamische reactieve vermogenscompensatieapparatuur, maar ook rechtstreeks voor hoogspanningsactieve harmonische filterapparatuur.

Sinopak TSVG maakt gebruik van cascadetopologie, met een lagere harmonische inhoud van de output en een zeer goed filtereffect.

Hoogwaardig ontwerp van voedingseenheden voor vocht- en stofdicht.

Het volledig gesloten ontwerp van het bedieningspaneel van de voedingseenheid zorgt voor stabiliteit van de werking in een vochtige, winderige en stoffige omgeving. Het besturingsbord op de voedingseenheid maakt gebruik van siliconenmateriaal met goede prestaties bij het oppotten. De siliconen kunnen veerkrachtig en stabiel blijven binnen -55°C~+180°C, en hebben een betere thermische geleidbaarheid en isolatie, waardoor een stabiele werking van SVG in een zoutsproeiomgeving wordt gegarandeerd.

2. Voordeel van het ontwerp van de schakelkast
Het volledig gesloten ontwerp  van de schakelkast garandeert gebruiksbetrouwbaarheid in zandstof- of vochtige omgevingen.

Het volledig gesloten ontwerp van de schakelkast voorkomt dat stof of roet van buitenaf de schakelkast binnendringt. Nadat het gesloten is, moet het warmteafvoer ontvangen; Om de interne temperatuur binnen een redelijk bereik te garanderen, zijn de bovenste en onderste delen van het interieur van de schakelkast respectievelijk uitgerust met één ventilator voor een luchtstroom van boven naar beneden en van rechts naar links om de temperatuur te verlagen.

De volledige componenten van het besturingssysteem zijn uitgebreid gescreend, met een laag stroomverbruik en een hoge betrouwbaarheid, om de stabiliteit van het hele systeem te verbeteren. Thermische simulatie van FlOWTHREM-software wordt gebruikt om de gemiddelde interne temperatuur van 67°C te regelen wanneer de externe omgevingstemperatuur 45°C is, om zo te voldoen aan de componenttemperatuur in de gebruiksomgeving. Het lost de problemen op het gebied van stofpreventie en vervuilingspreventie fundamenteel op.

3. Servicevoordeel

Vermogensmoduletester

SVG bestaat voornamelijk uit veel voedingsmodules. Om klanten te helpen modulefouten op tijd te vinden, heeft de door Sinopak ontworpen voedingsmoduletester het heel gemakkelijk en snel gevonden om de modulefouten te vinden.

Overigens installeert Sinopak ook een GPS-module in de SVG-controlekamer om klanten te helpen SVG-fouten te analyseren.
