Naarmate de modernisering van het elektriciteitsnet versnelt en de integratie van hernieuwbare energie een hogere dynamische compensatie van reactief vermogen vereist, is de vermogensdichtheid van statische synchrone compensatoren (STATCOM's) en statische var-generatoren (SVG's) exponentieel toegenomen. Krachtige bipolaire transistors met geïsoleerde poort (IGBT's) genereren enorme plaatselijke hitte. Het niet beheersen van deze thermische belasting leidt tot thermische beperking, versnelde degradatie van componenten en catastrofale systeemstoringen, waardoor effectief thermisch beheer een primair operationeel knelpunt wordt.
Terwijl traditionele luchtkoeling voldoende is voor units met een lagere capaciteit, zijn toepassingen met hoge dichtheid steeds meer afhankelijk van vloeistofkoeling. Deze gids evalueert of vloeistofkoeling echt beter presteert dan luchtgebaseerde systemen, waarbij de onderliggende fysica, operationele afwegingen en implementatierealiteiten voor besluitvormers op nutsschaal worden onderzocht. We kijken naar de ruwe prestatiegegevens en de realiteit op veldniveau van de inzet van deze systemen in veeleisende substationomgevingen.
Moderne blindvermogencompensatoren zijn afhankelijk van hoogfrequente schakeling om reactief vermogen te injecteren of te absorberen. Dit proces zorgt voor aanzienlijke thermische uitdagingen. Schakelverliezen en geleidingsverliezen binnen de IGBT-modules genereren extreme plaatselijke warmtedichtheden. Naarmate het vermogen stijgt, wordt de concentratie van thermische energie steeds moeilijker te beheren met conventionele methoden. Je kunt niet simpelweg meer lucht door een koellichaam blazen als de warmtestroom de fysieke grenzen van de thermische overdracht van lucht naar metaal overschrijdt.
Effectief Het thermisch beheer van STATCOM vereist dat aan strikte succescriteria wordt voldaan. Het koelsysteem moet de IGBT-junctietemperaturen ruim onder de kritische drempelwaarden houden, doorgaans onder de 150 °C. Het moet zorgen voor een uniforme temperatuurverdeling over alle voedingsmodules om plaatselijke hotspots te voorkomen. Bovendien moet het systeem parasitaire vermogensverliezen van de koelapparatuur zelf minimaliseren om de algehele elektrische efficiëntie te behouden. Wanneer we de indeling van onderstations ontwerpen, is het thermische budget net zo belangrijk als de elektrische foutwaarde.
Omgevingsluchtkoeling wordt geconfronteerd met ernstige fysieke beperkingen bij toepassingen met hoge capaciteit. Lucht heeft een lage specifieke warmtecapaciteit en een slechte thermische geleidbaarheid. Deze eigenschappen vormen een ernstig knelpunt bij het opschalen naar capaciteiten op nutsschaal. Om enorme hoeveelheden lucht over koellichamen te duwen zijn enorme ventilatoren nodig, die veel stroom verbruiken en overmatig geluid genereren. De thermische weerstand van de IGBT-behuizing tegen de omgevingslucht wordt de beperkende factor voor het uitgangsvermogen van de gehele compensator.
Het is noodzakelijk om de betrokken thermodynamica te verduidelijken. Vloeistofkoeling vermindert de netto thermodynamische warmteafgifte die wordt gegenereerd door de elektrische verliezen van de apparatuur niet. Een unit van 100 Mvar genereert dezelfde totale thermische energie, ongeacht het koelmedium. Vloeistofkoeling versnelt echter exponentieel de snelheid waarmee warmte wordt weggetrokken van halfgeleiderovergangen in vergelijking met geforceerde lucht. Deze snelle extractie voorkomt de plaatselijke temperatuurpieken die gevoelige vermogenselektronica vernietigen.
Om de omvang van dit verschil te begrijpen, moet u rekening houden met de fysieke eigenschappen van de koelmedia. Water absorbeert warmte snel en voert deze efficiënt af. Hierdoor kunnen ingenieurs koude platen ontwerpen die direct tegen de IGBT-basisplaten zitten, waardoor de thermische interfaceweerstand wordt geminimaliseerd. De warmte wordt overgebracht naar de vloeistof en verplaatst naar een externe warmtewisselaar, waarbij de omgevingslucht in de kleppenhal volledig wordt omzeild.
| Koelmedium | Thermische geleidbaarheid (W/m·K) | Specifieke warmtecapaciteit (J/kg·K) | Dichtheid (kg/m³) |
|---|---|---|---|
| Lucht (bij 25°C) | 0.026 | 1005 | 1.184 |
| Zuiver water (bij 25°C) | 0.606 | 4182 | 997 |
| 50/50 Water-glycol | 0.410 | 3300 | 1070 |

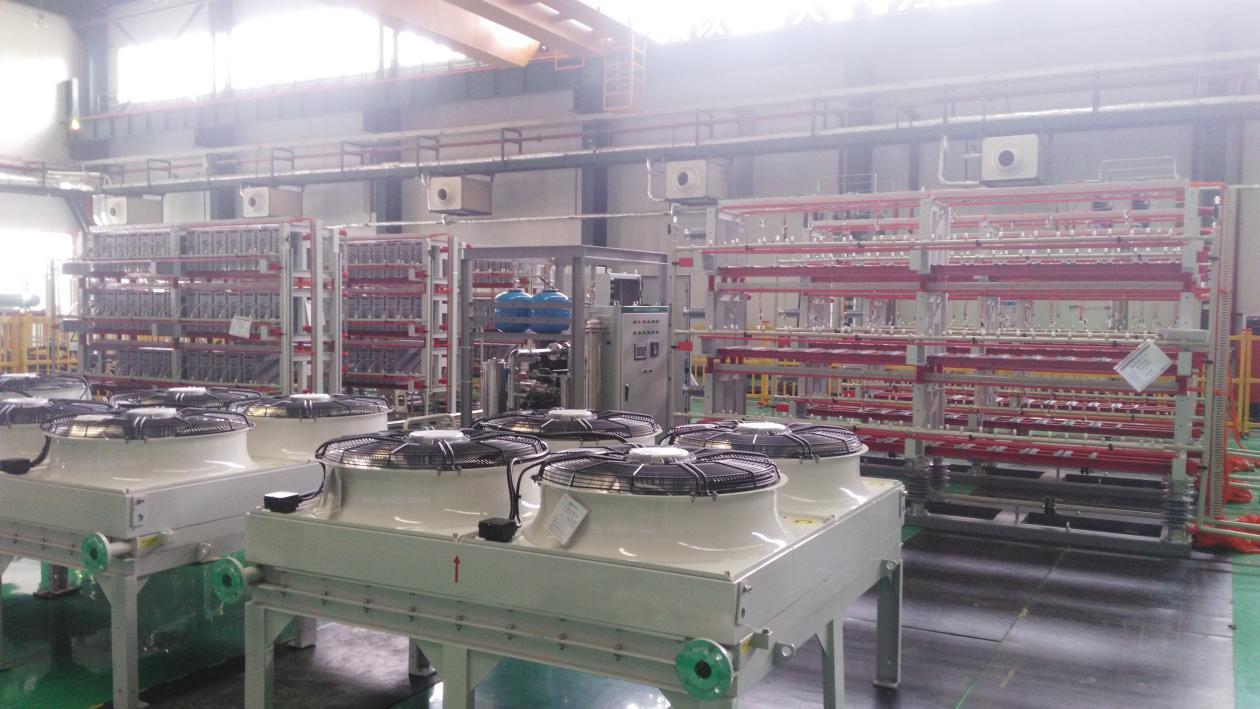

Gesloten vloeistofkoelsystemen werken via directe thermische overdracht. Koude platen worden rechtstreeks op de voedingsmodules bevestigd. Een continue stroom koelvloeistof circuleert door deze platen en absorbeert thermische energie. De verwarmde vloeistof gaat vervolgens naar een warmtewisselaar, waar het de energie afgeeft aan de omgeving voordat het terugkeert naar de koude platen. Deze lus vereist nauwkeurige controle van de stroomsnelheden, druk en koelmiddelchemie.
De prestatiekloof tussen vloeistof en lucht is geworteld in de basisfysica. Water bezit ongeveer 25 keer de thermische geleidbaarheid van lucht. Deze fysieke eigenschap zorgt voor een snelle opname en transport van thermische energie weg van de bron. Bij het evalueren watergekoelde STATCOM-warmteafvoer , de snelheid van thermische overdracht is het bepalende voordeel. Hierdoor kan het silicium dichter bij zijn maximale elektrische vermogen werken zonder de thermische limieten te overschrijden.
Directe vloeistofkoeling resulteert in aanzienlijk lagere werkmantel- en verbindingstemperaturen vergeleken met geforceerde luchtsystemen. Lagere bedrijfstemperaturen hebben een directe invloed op de operationele stabiliteit en de levensduur van componenten. Warmte wordt precies daar verwijderd waar deze wordt gegenereerd, waardoor de thermische weerstand tussen de siliciumchip en het koelmedium wordt geminimaliseerd. We observeren consequent junctietemperaturen die 15 °C tot 20 °C koeler zijn in vloeistofgekoelde systemen onder volledige belasting vergeleken met hun luchtgekoelde tegenhangers.
Superieure warmte-extractie zorgt voor de noodzakelijke tijdelijke thermische buffering. Netgebeurtenissen, zoals het doorbreken van laagspanningsstoringen, vereisen een plotselinge, enorme injectie van reactief vermogen. Deze gebeurtenissen veroorzaken snelle temperatuurpieken in de IGBT's. Vloeistofkoeling absorbeert deze voorbijgaande thermische belastingen efficiënt zonder thermische beveiliging te activeren, waardoor de algehele netstabiliteit tijdens kritieke momenten wordt gewaarborgd. De thermische massa van de vloeistof in de koude plaat fungeert als buffer tegen plotselinge warmtestromen.
Bij het beoordelen watergekoelde STATCOM-koelingsefficiëntie , ingenieurs moeten naar het hele systeem kijken. Het stroomverbruik van circulatiepompen en ventilatoren van warmtewisselaars is over het algemeen lager dan dat van de enorme HVAC-systemen of geforceerde ventilatorarrays die nodig zijn om een gelijkwaardige luchtgekoelde kamer te koelen. Deze vermindering van de parasitaire belasting verbetert de algehele operationele efficiëntie van de installatie. U vervangt ventilatormotoren met hoog vermogen door uiterst efficiënte centrifugaalpompen.
Het kiezen van de juiste koelmethodologie vereist het analyseren van capaciteitsdrempels. Luchtkoeling blijft zeer haalbaar voor eenheden met een lagere capaciteit, doorgaans onder de 30 Mvar. In deze bereiken is de warmtedichtheid beheersbaar met standaard koellichamen en ventilatoren. Voor toepassingen met een hoge vermogensdichtheid en grote capaciteit van meer dan 50 Mvar gaat vloeistofkoeling echter over van een premiumoptie naar een technische noodzaak. De fysieke omvang van de koellichamen die nodig zijn voor een luchtgekoelde eenheid van 100 Mvar wordt structureel onpraktisch.
Volumetrische efficiëntie is sterk in het voordeel van vloeibare systemen. Waterkoeling elimineert de noodzaak van massieve luchtkanalen, grote fase-afstanden en grote vrije zones. Dit maakt zeer compacte, modulaire ontwerpen mogelijk. Een vloeistofgekoelde kleppenhal past vaak in een vloeroppervlak dat minder dan de helft zo groot is als een gelijkwaardige luchtgekoelde installatie, waardoor waardevol onroerend goed in drukke onderstations wordt bespaard. Wanneer de kosten voor grondaankoop hoog zijn, is deze reductie van de voetafdruk een groot projectvoordeel.
Akoestische emissies vormen een ander vergelijkingspunt. Geforceerde luchtsystemen met hoge snelheid genereren aanzienlijk geluid, waarvoor vaak dure akoestische behuizingen nodig zijn. Vloeistofgekoelde systemen werken veel stiller. De belangrijkste geluidsbronnen zijn de circulatiepompen en de externe ventilatoren van de warmtewisselaar, waardoor ze ideaal zijn voor stedelijke of aangrenzende onderstations waar geluidsverordeningen van toepassing zijn. U kunt de droge koeler ver weg van de perceelsgrens plaatsen, zodat het hoofdapparatuurgebouw rustig blijft.
De mechanische infrastructuur die nodig is voor luchtkoeling omvat enorme luchtbehandelingsunits, complexe kanalen en zware filtersystemen om stof uit de elektronica te houden. Vloeistofkoeling verschuift deze mechanische belasting naar leidingen, pompen en warmtewisselaars. Hoewel leidingen een zorgvuldige installatie vereisen om lekken te voorkomen, nemen ze veel minder ruimte in beslag dan HVAC-kanalen. Dit vereenvoudigt het structurele ontwerp van het apparatuurgebouw.
| Systeemkarakteristiek | Geforceerde luchtkoeling | Gesloten vloeistofkoeling |
|---|---|---|
| Warmte-extractiesnelheid | Gematigd | Extreem hoog |
| Voetafdruk van apparatuur | Groot (vereist uitgebreide luchtvrijheid) | Compact (hoge vermogensdichtheid) |
| Akoestisch profiel | Hoog geluid (grote, snelle ventilatoren) | Laag geluidsniveau (pompen en externe ventilatoren) |
| Onderhoudsfocus | Luchtfilters, ventilatorlagers, reiniging van koellichamen | Koelvloeistofchemie, pompafdichtingen, lekcontroles |
| Optimaal capaciteitsbereik | Onder 30 Mvar | Meer dan 50 Mvar |
Implementatieomgevingen dicteren specifieke keuzes voor het koelontwerp. Een watergekoelde STATCOM voor binnen biedt duidelijke voordelen voor infrastructuur in gebouwen. Het belangrijkste voordeel is de drastische vermindering van de omgevingswarmte die rechtstreeks in de onderstationruimte wordt afgegeven. Luchtgekoelde units dumpen enorme hoeveelheden warmte in de directe omgeving, waardoor industriële HVAC-systemen nodig zijn om te voorkomen dat de kamer oververhit raakt. Vloeistofsystemen vangen die warmte op bij de bron.
De locatie van de warmtewisselaar is een ontwerpvereiste voor binnenunits. Het is essentieel om de vloeistof-naar-lucht-warmtewisselaar (droge koeler) naar een buitenlocatie te leiden. Door de warmtewisselaar binnenshuis te houden, wordt alleen de volledige thermische belasting overgedragen naar het HVAC-systeem van de faciliteit. Outdoor routing ontlast de binnenklimaatbeheersing volledig, waardoor het energieverbruik van de faciliteit drastisch wordt verminderd. We leiden de secundaire lus altijd naar buiten, naar een speciale koelruimte.
Het inzetten van een buiten watergekoelde STATCOM biedt verschillende uitdagingen. Buitengebruik in containers moet bestand zijn tegen zware omgevingsomstandigheden. In koude klimaten kan zuiver water niet worden gebruikt. Systemen vereisen specifieke water-glycolmengsels om bescherming tegen bevriezing te bieden. De externe lucht-vloeistof-warmtewisselaars moeten de juiste afmetingen hebben om rekening te houden met de iets lagere thermische capaciteit van het glycolmengsel in vergelijking met zuiver water.
De bescherming tegen binnendringing is veel beter bij vloeistofgekoelde buitenunits. Omdat de primaire koellus gesloten is, kan de gevoelige vermogenselektronica worden ondergebracht in sterk afgedichte IP54- of IP55-behuizingen. Dit gesloten-lusontwerp beschermt de IGBT's en besturingskaarten veel beter tegen stof, vocht, zoute mist en corrosieve industriële omgevingen dan koelsystemen in de open lucht die voortdurend buitenlucht door de apparatuur zuigen. U hoeft zich geen zorgen te maken over kortsluiting door geleidend stof in de rails.
Bij het ontwerpen voor toepassingen op grote hoogte behoudt vloeistofkoeling zijn prestaties veel beter dan luchtkoeling. Dunne lucht op grote hoogte verslechtert de koelcapaciteit van geforceerde luchtsystemen ernstig, waardoor een enorme reductie van de apparatuur nodig is. Vloeistofkoeling wordt grotendeels niet beïnvloed door de hoogte, op voorwaarde dat de externe warmtewisselaar de juiste afmetingen heeft voor de lagere luchtdichtheid.
Thermisch beheer bepaalt rechtstreeks de levensduur van componenten. Extreme temperatuurschommelingen veroorzaken ernstige thermomechanische spanning op soldeerverbindingen, draadverbindingen en halfgeleiderverpakkingen. Vloeistofkoeling vermindert deze thermische cycli aanzienlijk. Door een smalle bandbreedte voor de bedrijfstemperatuur te handhaven, wordt de mechanische vermoeidheid op de siliciummodules geminimaliseerd. Dit vertaalt zich direct in minder modulestoringen gedurende de 20-jarige ontwerplevensduur van het onderstation.
Het handhaven van lage, stabiele junctietemperaturen is noodzakelijk om gelokaliseerde thermische runaway te voorkomen. Tijdens langdurige omstandigheden met hoge omgevingstemperaturen of scenario's met continue compensatie van reactief vermogen kunnen luchtgekoelde units te maken krijgen met een toenemende warmteopbouw. Vloeistofkoeling onttrekt de warmte snel genoeg om dit op hol geslagen effect te voorkomen, waardoor een continue, stabiele werking wordt gegarandeerd, zelfs onder maximale belasting. De thermische speelruimte die door vloeistofkoeling wordt geboden, is een belangrijke veiligheidsfactor.
Systemen van nutskwaliteit zijn voorzien van uitgebreide redundantie om dit te garanderen watergekoelde SVG-betrouwbaarheid . Standaardontwerpen zijn voorzien van N+1 redundante circulatiepompen. Als een pomp uitvalt of onderhoud nodig heeft, wordt de back-up automatisch ingeschakeld zonder de koelstroom te onderbreken. Dubbele warmtewisselaars en redundante sensornetwerken zorgen verder voor een continue werking tijdens het onderhoud van componenten. Wij ontwerpen deze pompskids zodat u een pomp kunt isoleren en vervangen terwijl de compensator online blijft.
De zuiverheid van de koelvloeistof is een vereiste waarover niet kan worden onderhandeld. Het systeem moet een extreem lage geleidbaarheid van het koelmiddel behouden om elektrische vonken en galvanische corrosie in de koude platen te voorkomen. Geavanceerde systemen maken gebruik van automatische zuiveringslussen die ionenuitwisselingsharsen met gemengd bed bevatten. Deze lussen filteren continu een deel van het koelmiddel, waardoor de geleidbaarheid binnen veilige operationele limieten blijft. Als de geleidbaarheid stijgt, activeert het besturingssysteem een alarm lang voordat er sprake is van flashover-risico.
De materialen die in de koellus worden gebruikt, hebben ook invloed op de betrouwbaarheid. We gebruiken roestvrijstalen leidingen en gespecialiseerde EPDM-slangen om corrosie en degradatie te voorkomen. In de primaire lus worden ongelijksoortige metalen strikt vermeden om galvanische corrosie te voorkomen. De koude platen zelf zijn meestal van aluminium of koper, zorgvuldig afgestemd op de koelvloeistofchemie om tientallen jaren lekvrije werking te garanderen.
Het introduceren van vloeistoffen in de buurt van hoogspanningselektronica brengt inherent risico's met zich mee. Koelvloeistoflekken zijn de voornaamste zorg voor elke facility manager. Moderne systemen beperken dit risico door middel van geavanceerde engineering. Ontwerpen van onderdruksystemen zorgen ervoor dat als er een klein lek optreedt, er lucht in de leiding wordt gezogen in plaats van dat er water uit spuit. Installaties maken gebruik van hoogwaardige, niet-corrosieve leidingmaterialen, naast geavanceerde vochtsensoren en fysieke lekbakken.
Een grotere onderhoudsoverhead is een erkend compromis. Vloeistofkoelsystemen vereisen meer gespecialiseerd toezicht dan passieve luchtsystemen. Mitigatie is afhankelijk van strikte inbedrijfstellingsprotocollen en strikte onderhoudsschema's. Operators moeten regelmatig de kwaliteit van de koelvloeistof testen, geplande vervangingen van harsfilters uitvoeren en voorspellende onderhoudsmonitoring gebruiken om pomptrillingen en stroomsnelheden te volgen. Je hebt technici nodig die zijn opgeleid in de basisvloeistofdynamica, niet alleen in elektrische systemen.
Voor buitenunits vormt bevriezing tijdens inactiviteit een ernstig risico. Als de apparatuur wordt uitgeschakeld bij temperaturen onder het vriespunt, kan het koelmiddel bevriezen, uitzetten en de interne leidingen scheuren. Tot de risicobeperkende strategieën behoren de integratie van interne blokverwarmers die de koelvloeistoftemperatuur tijdens uitval boven het vriespunt houden. Ingenieurs moeten de juiste glycol-waterverhouding specificeren op basis van de absolute minimum historische temperatuur van de installatielocatie.
Luchtinsluiting in de koellus kan plaatselijke hete plekken en pompcavitatie veroorzaken. Om dit te beperken, zijn de systemen voorzien van automatische ontluchtingskleppen op de hoogste punten in het leidingnetwerk. Tijdens de inbedrijfstelling moet het systeem grondig worden ontlucht. Expansietanks worden gebruikt om de statische druk te handhaven en de thermische uitzetting van het koelmiddel op te vangen wanneer dit tijdens bedrijf opwarmt.
Biologische groei in het koelmiddelcircuit is een ander risico, vooral in systemen die water-glycolmengsels gebruiken. Aan de koelvloeistof worden biociden toegevoegd om te voorkomen dat algen en bacteriën de warmtewisselaars en koudeplaten vervuilen. Regelmatige bemonstering en laboratoriumanalyse van het koelmiddel zorgen ervoor dat de chemische remmers en biociden in effectieve concentraties blijven.
Watergekoelde systemen leveren objectief superieure warmteafvoerprestaties en bieden ongeëvenaarde thermische overdrachtssnelheden en aanzienlijke verkleiningen van de voetafdruk. Deze krachtige koelmethodologie introduceert mechanische complexiteit en vereist gespecialiseerd onderhoud, wat betekent dat het geen universele noodzaak is voor elke netwerktoepassing. Voor installaties met een hoge vermogensdichtheid is dit echter de enige haalbare technische oplossing.
Beslissers moeten een duidelijke shortlistlogica toepassen. Specificeer vloeistofkoeling voor eenheden met een hoge capaciteit van meer dan 50 Mvar, projecten in omgevingen met beperkte ruimte of installaties die te maken krijgen met zware externe omstandigheden waarvoor volledig afgedichte behuizingen nodig zijn. Standaard wordt geforceerde luchtkoeling toegepast voor projecten met een lagere capaciteit waarbij de fysieke ruimte overvloedig is en de onderhoudsbronnen beperkt zijn.
Om een succesvolle projectuitvoering te garanderen, neemt u de volgende volgende stappen:
EEN: Ja. Omdat water een thermische geleidbaarheid heeft die ongeveer 25 keer hoger is dan die van lucht, absorbeert het veel effectiever de warmte van de voedingsmodules en voert deze deze af, wat resulteert in lagere bedrijfstemperaturen voor de elektronica.
A: Nee. Beide systemen genereren een vergelijkbare hoeveelheid thermische energie op basis van hun elektrische efficiëntie en schakelverliezen. Het watergekoelde systeem onttrekt deze warmte echter exponentieel sneller en voert deze warmte exponentieel sneller af van kritische componenten, waardoor plaatselijke hotspots worden voorkomen.
A: De belangrijkste nadelen zijn de toegenomen systeemcomplexiteit en onderhoudsvereisten. Operators moeten de zuiverheid van het koelmiddel beheren, controleren op lekkages, deïonisatieharsfilters vervangen en mechanische circulatiepompen onderhouden.
EEN: Ja. Bij buiteninstallaties wordt gebruik gemaakt van een water-glycolmengsel om het vriespunt van de koelvloeistof te verlagen. Systemen bevatten ook blokverwarmers om de vloeistof circulerend en warm te houden tijdens uitgeschakelde inactieve toestanden.
A: Vloeistofkoeling verkleint de fysieke voetafdruk drastisch. Het elimineert de noodzaak voor massieve luchtkanalen, grote ventilatoren en uitgebreide fasespeling, waardoor een zeer compact en modulair behuizingsontwerp mogelijk is.
