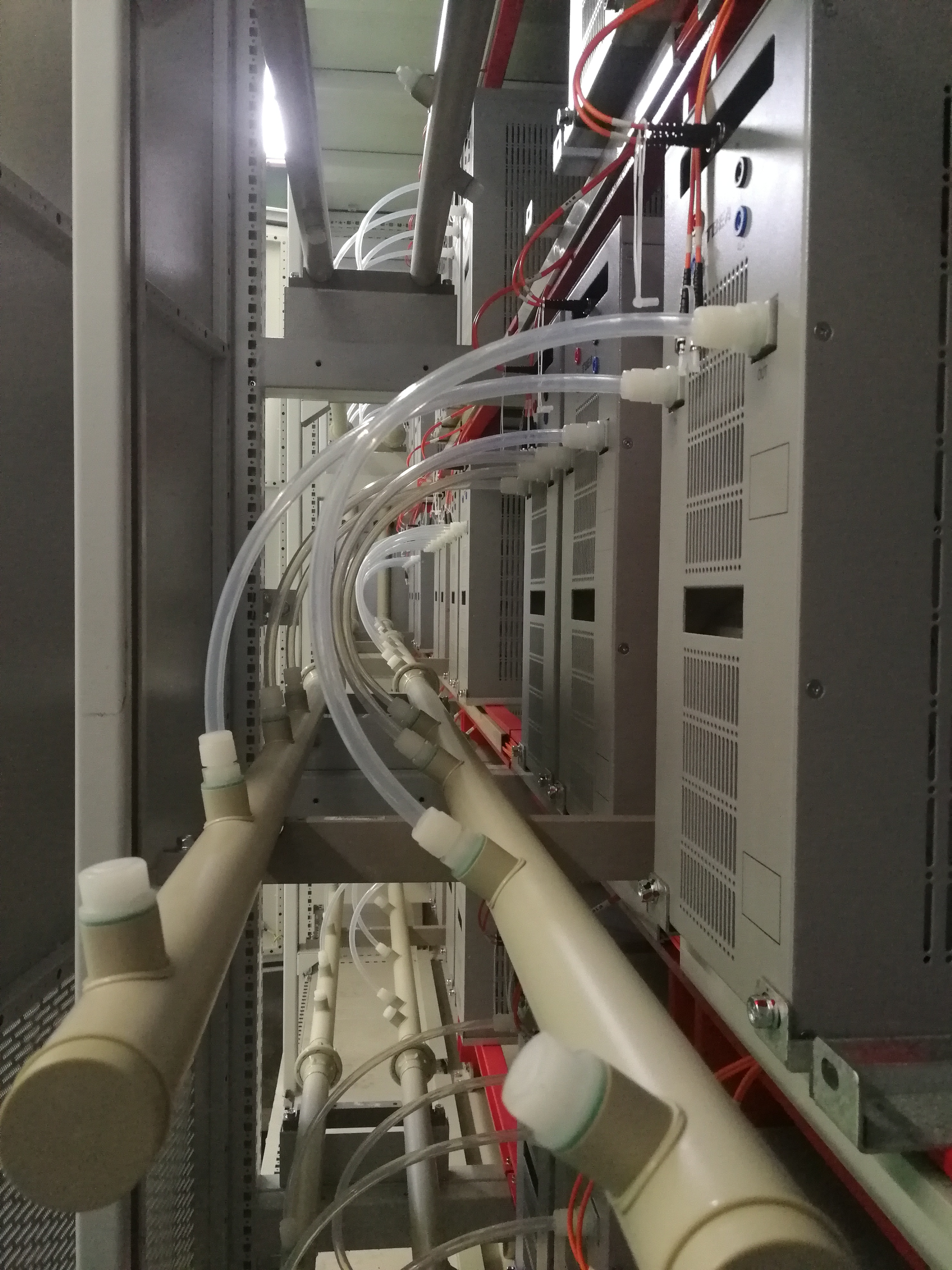

Sinopak STATCOM raffreddato ad acqua per interni da 35 kV per alluminio elettrolitico

Sinopak STATCOM raffreddato ad acqua per interni da 35 kV per alluminio elettrolitico

(Compensatore sincrono statico), noto anche come SVG (Generatore Var statico)

 SVG è un compensatore statico sincrono di tipo a catena (STATCOM/DSTATCOM, noto anche come SVG): un dispositivo di compensazione dinamica, reattiva e armonica con diversi intervalli di compensazione.

L'SVG raffreddato ad acqua adotta un elevato grado di protezione (IP55), la torre della valvola di alimentazione è posizionata in uno spazio sigillato, il calore viene portato via attraverso il sistema di raffreddamento ad acqua, non vi è alcuna interazione con l'ambiente esterno.

Maggiore affidabilità
Le condizioni di funzionamento del modulo di alimentazione nell'SVG raffreddato ad acqua sono migliori rispetto all'SVG raffreddato ad aria. Il modulo di potenza nell'SVG raffreddato ad acqua ha buone condizioni di dissipazione del calore, la temperatura del guscio di lavoro e la temperatura di giunzione sono più basse rispetto all'SVG raffreddato ad aria, il che aumenta l'affidabilità e la durata dell'IGBT.

Ambiente normale
In circostanze normali, poiché l'SVG raffreddato ad acqua necessita di un set di sistemi di raffreddamento ad acqua, il costo di investimento iniziale sarà superiore rispetto all'SVG raffreddato ad aria.

Ambiente pessimo
Nell'ambiente difficile, l'SVG raffreddato ad aria necessita di un sistema di deumidificazione o di condizionamento dell'aria per compensare i suoi difetti, che non solo aumenta l'investimento iniziale ma aumenta anche l'area di installazione, e l'effetto non è buono quanto l'SVG raffreddato ad acqua.

Costo di manutenzione
Il raffreddamento ad aria necessita di pulizia regolare e sostituzione del filtro antipolvere, i costi di manutenzione saranno in futuro più elevati rispetto al modello SVG raffreddato ad acqua.

Parametri tecnici

Parametri di sistema
Tensione nominale		3kV~35kV
Intervallo di tensione in ingresso		0.2~ 1.2Pu
Frequenza di rete		50±0,5 Hz
Capacità nominale		±1Mvar ~ ±120Mvar
Perdita di potenza a pieno carico		<0,8%
Distorsione armonica totale della corrente		≤3%, conforme a GB/T14549-1993
Distorsione armonica totale della tensione PCC		≤3%, conforme a GB/T14549-1993
Tempo di risposta		<5ms
Capacità di sovraccarico		1,1 volte sovraccarico, funzionamento a lungo termine; 1,2 volte sovraccarico per 1 minuto, viaggio
Trattamento dei difetti		Progettazione di ridondanza che soddisfa il funzionamento automatico N-1
Modalità operativa		Modalità potenza reattiva costante, modalità tensione costante, modalità fattore di potenza costante, modalità compensazione del carico, modalità di controllo integrato tensione e potenza reattiva
Protocollo di comunicazione		ModBus, IEC104
Modalità di monitoraggio		Controllo locale/remoto
HMI		Touchscreen LCD in inglese
Trasmissione del segnale		Comunicazione in fibra ottica
Tecnologia chiave		Teoria della potenza reattiva istantanea, teoria SPWM, tecnologia di controllo del disaccoppiamento, tecnologia di controllo del bilanciamento della tensione del condensatore, tecnologia di controllo indipendente trifase, tecnologia a frequenza multipla unipolare, teoria SPWM con sfasamento della portante, tecnologia di monitoraggio in tempo reale della temperatura della catena
Interfaccia di potenza		Alimentatore a doppia ridondanza a doppio circuito da 380 V CA, 220 V CC
Funzione di protezione principale		Sovracorrente, sovratensione, guasto dell'azionamento, sovratensione dell'unità di potenza, sovracorrente, sovratemperatura, guasti di comunicazione, ecc. Guasto del raffreddamento ad acqua
Metodo di cablaggio		Collegamento a stella o collegamento a triangolo
Metodo di raffreddamento		Raffreddamento ad aria, raffreddamento ad acqua
Classe di protezione		IP30 per interni	Contenitore: IP54
Metodo di installazione		Al coperto	All'aperto
Vita utile		30 anni
Ambiente operativo
Temperatura ambiente		-25℃ ～ +45 ℃
Temperatura dell'ambiente di conservazione		-40℃ ～ +70 ℃
Altitudine		2000m(Da personalizzare in caso > 2000m
Umidità relativa		≤90 ％ , senza condensa
Grado di inquinamento		Classe IV
Norma esecutiva	DL/T 1215.1-2013 ，GB/T 14549-1993 ，GB/T 17626.2-2006 ，GB/T 17626.3-2006 ，GB/T 17626.4-2008 ，GB/T 17626.5-2008 ，GB/T 17626.11-2008

Il nostro vantaggio

1. Le apparecchiature armoniche attive ad alta tensione più efficaci nel settore
Sinopak TSVG realizza con successo  la funzione di filtraggio armonico attivo ad alta tensione da 3kV~35kV in base a molti anni di esperienza. Può eliminare completamente le armoniche dalla 2a alla 13a. Rispetto al tradizionale SVC, SVG ha adottato componenti attivi. TSVG non viene utilizzato solo per apparecchiature di compensazione dinamica della potenza reattiva, ma anche direttamente per apparecchiature di filtraggio armonico attivo ad alta tensione.

Sinopak TSVG adotta la topologia a cascata, con un contenuto armonico di uscita inferiore e un ottimo effetto di filtraggio.

Design delle unità di alimentazione di alta qualità per resistere all'umidità e alla polvere.

Il design completamente chiuso del pannello di controllo dell'unità di potenza garantisce stabilità operativa in ambienti umidi, ventosi e polverosi. La scheda di controllo dell'unità di potenza adotta materiale siliconico con buone prestazioni per l'invasatura. Il silicone può rimanere resiliente e stabile entro -55°C~+180°C e ha una migliore conduttività termica e isolabilità, garantendo un funzionamento stabile dell'SVG in ambienti con nebbia salina.

2. Vantaggio della progettazione del quadro elettrico
Il design completamente chiuso  del quadro elettrico garantisce l'affidabilità d'uso in ambienti polverosi o umidi.

Il design completamente chiuso del quadro elettrico impedisce l'ingresso di polvere o fuliggine esterne nel quadro elettrico. Dopo essere stato chiuso, necessita di ricevere dissipazione del calore; Per garantire una temperatura interna entro un intervallo ragionevole, le parti superiore e inferiore dell'interno del quadro elettrico sono dotate rispettivamente di una ventola per il flusso d'aria circolare dall'alto verso il basso e da destra a sinistra in modo da ridurre la temperatura.

I componenti dell'intero sistema di controllo sono completamente selezionati, con basso consumo energetico ed elevata affidabilità, per migliorare la stabilità dell'intero sistema. La simulazione termica del software FlOWTHREM viene utilizzata per controllare la temperatura interna media di 67°C quando la temperatura ambiente esterna è di 45°C in modo da soddisfare la temperatura dei componenti nell'ambiente di servizio. Risolve fondamentalmente i problemi di prevenzione della polvere e di prevenzione dell'inquinamento.

3. Vantaggio del servizio
Tester per moduli di potenza

SVG è costituito principalmente da molti moduli di alimentazione, al fine di aiutare i clienti a trovare i guasti del modulo in tempo, il tester del modulo di alimentazione progettato da Sinopak, è molto semplice e molto veloce trovare i guasti del modulo.

A proposito, Sinopak installa anche il modulo GPS nella sala di controllo SVG per aiutare il cliente ad analizzare i guasti SVG.
