आधुनिक बिजली प्रणालियों में, स्थिरता, दक्षता और इष्टतम प्रदर्शन सुनिश्चित करने के लिए प्रतिक्रियाशील शक्ति का प्रबंधन महत्वपूर्ण है। प्रतिक्रियाशील बिजली क्षतिपूर्ति के लिए उपयोग की जाने वाली दो प्रचलित प्रौद्योगिकियाँ स्टेटिक वार जेनरेटर (एसवीजी) और कैपेसिटर बैंक हैं। हालाँकि दोनों का लक्ष्य पावर फैक्टर में सुधार करना और पावर गुणवत्ता को बढ़ाना है, वे विभिन्न सिद्धांतों पर काम करते हैं और अलग-अलग लाभ प्रदान करते हैं। यह व्यापक विश्लेषण एसवीजी और कैपेसिटर बैंकों के बीच मूलभूत अंतरों पर प्रकाश डालता है, आज के गतिशील विद्युत ग्रिडों में उनके परिचालन तंत्र, लाभ, सीमाओं और अनुप्रयोगों की खोज करता है।
इन दोनों प्रौद्योगिकियों के बीच की बारीकियों को समझना इंजीनियरों, सुविधा प्रबंधकों और बिजली गुणवत्ता प्रबंधन में शामिल हितधारकों के लिए आवश्यक है। प्रतिक्रिया समय, हार्मोनिक शमन, वोल्टेज स्थिरता, जीवनकाल और रखरखाव आवश्यकताओं जैसे कारकों की जांच करके, हम विशिष्ट औद्योगिक या वाणिज्यिक वातावरण के लिए सबसे उपयुक्त समाधान पर सूचित निर्णय ले सकते हैं। उन्नत प्रतिक्रियाशील बिजली मुआवजे की तलाश करने वालों के लिए, खोज स्थैतिक संस्करण जनरेटर आधुनिक बिजली सुधार प्रौद्योगिकियों में मूल्यवान अंतर्दृष्टि प्रदान करता है।
प्रतिक्रियाशील बिजली मुआवजा ऊर्जा हानि को कम करके, वोल्टेज विनियमन में सुधार और नेटवर्क की समग्र दक्षता को बढ़ाकर विद्युत ऊर्जा प्रणालियों में महत्वपूर्ण भूमिका निभाता है। प्रतिक्रियाशील शक्ति, वास्तविक शक्ति के विपरीत, कोई उपयोगी कार्य नहीं करती है लेकिन सक्रिय विद्युत संचरण के लिए आवश्यक वोल्टेज स्तर को बनाए रखने के लिए आवश्यक है। मोटर, ट्रांसफार्मर और इंडक्टर्स जैसे आगमनात्मक भार प्रतिक्रियाशील शक्ति का उपभोग करते हैं, जिससे लैगिंग पावर फैक्टर उत्पन्न होता है। इसके विपरीत, कैपेसिटिव लोड एक अग्रणी पावर फैक्टर का कारण बन सकता है, जिसमें सुधार की भी आवश्यकता होती है।
प्रभावी प्रतिक्रियाशील बिजली मुआवजा बिजली कारक को एकता की ओर समायोजित करके इन मुद्दों को संबोधित करता है, जिससे आपूर्ति से ली गई स्पष्ट बिजली कम हो जाती है। यह समायोजन सिस्टम में घाटे को कम करता है, जनरेटर और ट्रांसमिशन लाइनों पर भार कम करता है, और खराब पावर फैक्टर के लिए उपयोगिता कंपनियों से दंड से बचाता है। यह समझना कि विभिन्न क्षतिपूर्ति प्रौद्योगिकियाँ कैसे काम करती हैं, बिजली प्रणालियों को अनुकूलित करने और ऊर्जा दक्षता बढ़ाने के लिए आवश्यक है।
कैपेसिटर बैंक विद्युत ऊर्जा को संग्रहीत करने और जारी करने के लिए परस्पर जुड़े हुए कई कैपेसिटर की असेंबली हैं। वे सिस्टम में लीडिंग करंट लाकर प्रतिक्रियाशील शक्ति प्रदान करते हैं, जो आगमनात्मक भार के कारण होने वाले लैगिंग करंट का प्रतिकार करता है। ऐसा करने से, वे पावर फैक्टर में सुधार करते हैं और वोल्टेज और करंट के बीच चरण अंतर को कम करते हैं। कैपेसिटर बैंक आमतौर पर लोड की परिवर्तनशीलता के आधार पर निश्चित या स्विच्ड कॉन्फ़िगरेशन में स्थापित किए जाते हैं।
कैपेसिटर बैंक का उपयोग करने के प्राथमिक लाभों में शामिल हैं:
बेहतर बिजली की गुणवत्ता: वोल्टेज के उतार-चढ़ाव और प्रतिक्रियाशील बिजली के नुकसान को कम करके, वे समग्र बिजली की गुणवत्ता को बढ़ाते हैं।
बढ़ी हुई दक्षता: वे पावर फैक्टर में सुधार करते हैं, जिससे किसी दिए गए लोड के लिए वर्तमान प्रवाह कम हो जाता है और सिस्टम में ऊर्जा हानि कम हो जाती है।
लागत प्रभावी समाधान: अपेक्षाकृत कम प्रारंभिक लागत के साथ, कैपेसिटर बैंक स्थिर लोड स्थितियों में पावर फैक्टर सुधार के लिए एक किफायती तरीका प्रदान करते हैं।
अपने लाभों के बावजूद, कैपेसिटर बैंकों की कई सीमाएँ हैं:
चरणबद्ध प्रतिक्रिया: निश्चित चरणों में उनके संचालन से अधिक या कम मुआवजा मिल सकता है, खासकर उतार-चढ़ाव वाले भार के साथ।
हार्मोनिक अनुनाद: वे हार्मोनिक विकृतियों को बढ़ाने के लिए अतिसंवेदनशील होते हैं, जो संवेदनशील उपकरणों को नुकसान पहुंचा सकते हैं और अतिरिक्त फ़िल्टरिंग समाधान की आवश्यकता होती है।
अग्रणी पावर फैक्टर को संभालने में असमर्थता: कैपेसिटर बैंक कैपेसिटिव लोड की भरपाई नहीं कर सकते हैं, जिससे बढ़े हुए इलेक्ट्रॉनिक उपकरणों के साथ आधुनिक ग्रिड में उनकी प्रभावशीलता सीमित हो जाती है।
रखरखाव आवश्यकताएँ: कैपेसिटर वोल्टेज तनाव और गर्मी के कारण समय के साथ खराब हो जाते हैं, जिससे नियमित रखरखाव और प्रतिस्थापन की आवश्यकता होती है।

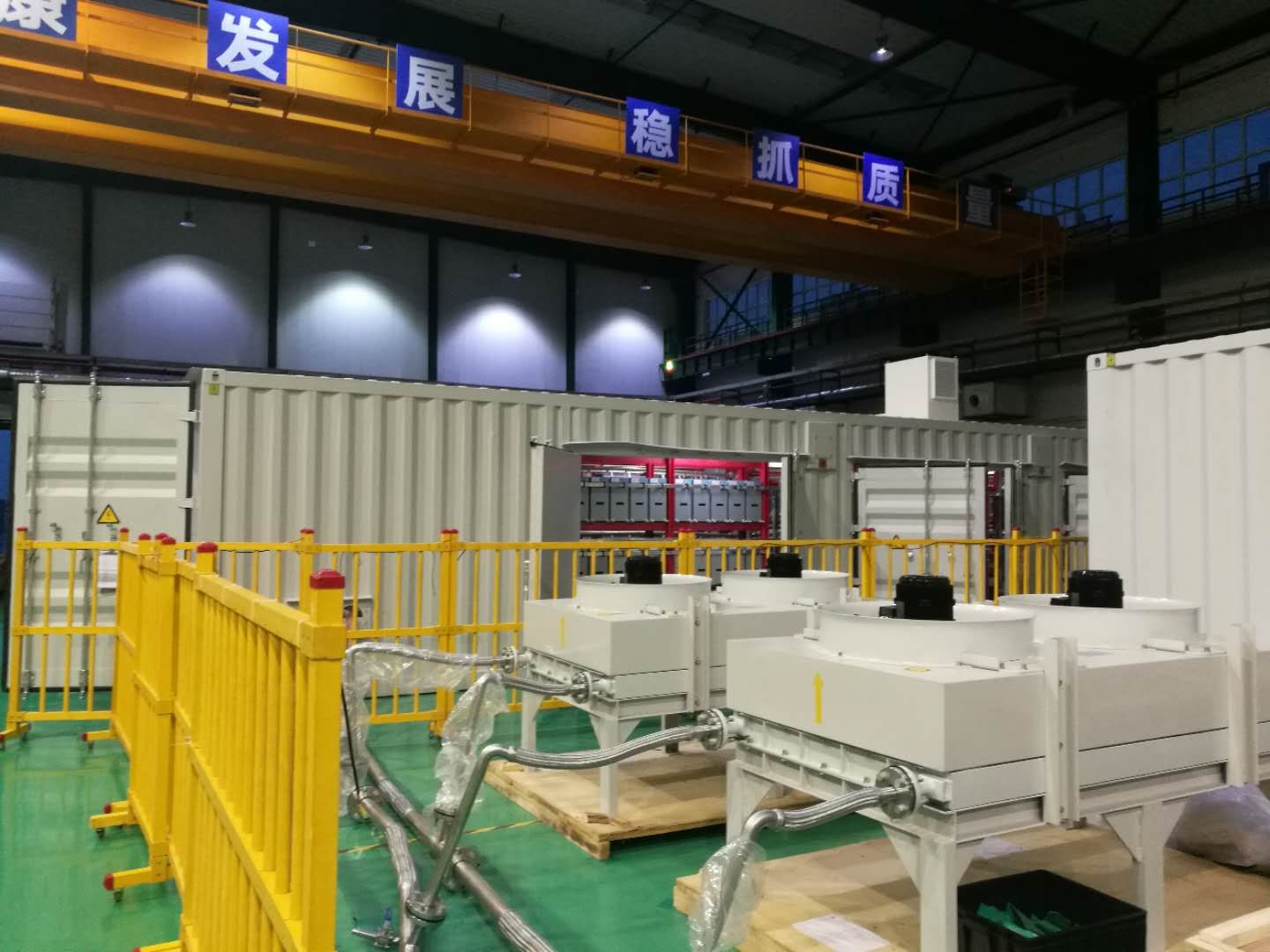

स्टेटिक वार जेनरेटर उन्नत उपकरण हैं जो पावर इलेक्ट्रॉनिक्स का उपयोग करके गतिशील प्रतिक्रियाशील पावर मुआवजा प्रदान करते हैं। वे प्रतिक्रियाशील शक्ति को तुरंत इंजेक्ट या अवशोषित करने के लिए इंसुलेटेड गेट बाइपोलर ट्रांजिस्टर (आईजीबीटी) और वोल्टेज-स्रोत इनवर्टर का उपयोग करते हैं। लोड स्थितियों की लगातार निगरानी करके, एसवीजी वास्तविक समय में अपने आउटपुट को समायोजित करते हैं, सटीक पावर फैक्टर सुधार और वोल्टेज स्थिरीकरण सुनिश्चित करते हैं।
एसवीजी पारंपरिक तरीकों की तुलना में कई महत्वपूर्ण लाभ प्रदान करते हैं:
तीव्र प्रतिक्रिया समय: मिलीसेकंड में प्रतिक्रिया समय के साथ, एसवीजी उतार-चढ़ाव वाले भार के लिए तत्काल मुआवजा प्रदान करते हैं।
सटीक मुआवज़ा: वे आवश्यकतानुसार प्रतिक्रियाशील शक्ति की सटीक मात्रा प्रदान करते हैं, अधिक मुआवज़े या कम मुआवज़े से बचते हैं।
हार्मोनिक शमन: एसवीजी बाहरी फिल्टर की आवश्यकता के बिना सक्रिय रूप से हार्मोनिक विकृतियों को दबा सकते हैं।
वोल्टेज स्थिरता: प्रतिक्रियाशील विद्युत प्रवाह को गतिशील रूप से समायोजित करके, वे कमजोर या कम वोल्टेज प्रणालियों में भी ग्रिड वोल्टेज को स्थिर करते हैं।
रखरखाव दक्षता: बिना हिलने-डुलने वाले हिस्सों और सॉलिड-स्टेट डिज़ाइन के, एसवीजी का जीवनकाल लंबा होता है और रखरखाव की न्यूनतम आवश्यकता होती है।
कॉम्पैक्ट और स्केलेबल: उनका मॉड्यूलर डिज़ाइन आसान विस्तार की अनुमति देता है और कैपेसिटर बैंकों की तुलना में कम स्थापना स्थान की आवश्यकता होती है।
अग्रणी पावर फैक्टर को संभालने की क्षमता: एसवीजी आगमनात्मक और कैपेसिटिव दोनों भारों की भरपाई कर सकते हैं, जिससे वे आधुनिक ग्रिड के लिए बहुमुखी बन जाते हैं।
एसवीजी तेजी से बदलते या असंतुलित भार वाले वातावरण में विशेष रूप से फायदेमंद होते हैं, जैसे:
औद्योगिक सुविधाएं: विनिर्माण संयंत्र, स्टील मिलें, ऑटोमोटिव कारखाने और वेल्डिंग संचालन।
नवीकरणीय ऊर्जा प्रणालियाँ: रुक-रुक कर बिजली उत्पादन के साथ पवन फार्म और सौर संयंत्र।
वाणिज्यिक भवन: डेटा सेंटर और अस्पतालों जैसे महत्वपूर्ण इलेक्ट्रॉनिक उपकरणों वाली सुविधाएं।
उपयोगिताएँ: ग्रिड स्थिरता को बढ़ाना और वितरित उत्पादन स्रोतों को समायोजित करना।
कैपेसिटर बैंक अपने चरणबद्ध स्विचिंग तंत्र के कारण अपेक्षाकृत धीमी प्रतिक्रिया समय के साथ काम करते हैं। इस देरी के परिणामस्वरूप तीव्र लोड परिवर्तन के दौरान अपर्याप्त मुआवजा मिल सकता है, जिससे उपयोगिता प्रदाताओं की ओर से अक्षमताएं और संभावित दंड हो सकता है। इसके विपरीत, एसवीजी वास्तविक समय में प्रतिक्रियाशील बिजली उत्पादन को समायोजित करते हुए, लगभग तात्कालिक प्रतिक्रिया प्रदान करते हैं। यह उच्च गति सुधार हर समय इष्टतम पावर फैक्टर सुनिश्चित करता है, सिस्टम प्रदर्शन को बढ़ाता है और वोल्टेज सैग या उछाल को रोकता है।
हार्मोनिक्स गैर-रेखीय भार के कारण विद्युत तरंग रूप में होने वाली विकृतियाँ हैं। कैपेसिटर बैंक इन हार्मोनिक्स के साथ प्रतिध्वनित हो सकते हैं, जिससे विकृति बढ़ सकती है और संभावित रूप से उपकरण में खराबी या विफलता हो सकती है। उन्हें अक्सर अतिरिक्त हार्मोनिक फिल्टर की आवश्यकता होती है, जिससे जटिलता और लागत बढ़ जाती है। एसवीजी स्वाभाविक रूप से 50वें क्रम तक, सक्रिय रूप से प्रतिरोधी धाराओं को इंजेक्ट करके हार्मोनिक्स को कम करते हैं। यह क्षमता न केवल बिजली की गुणवत्ता को बढ़ाती है बल्कि पूरक फ़िल्टरिंग उपकरण की आवश्यकता को भी समाप्त करती है।
कमजोर ग्रिड या महत्वपूर्ण वोल्टेज उतार-चढ़ाव वाले सिस्टम में, कैपेसिटर बैंक वोल्टेज स्थिरता बनाए रखने के लिए संघर्ष कर सकते हैं। शीघ्र और सटीक प्रतिक्रिया देने में उनकी असमर्थता ओवरवॉल्टेज की स्थिति या अपर्याप्त मुआवजे का कारण बन सकती है। एसवीजी गतिशील रूप से प्रतिक्रियाशील बिजली प्रवाह को नियंत्रित करके इन परिदृश्यों में उत्कृष्टता प्राप्त करते हैं, इस प्रकार वोल्टेज स्तर को प्रभावी ढंग से स्थिर करते हैं। वे लैगिंग और लीडिंग पावर कारकों दोनों को समायोजित करते हैं, लोड स्थितियों की एक विस्तृत श्रृंखला को समायोजित करते हैं और लगातार वोल्टेज विनियमन सुनिश्चित करते हैं।
कैपेसिटर बैंकों का परिचालन जीवन सीमित है, आमतौर पर 3 से 7 साल तक। थर्मल तनाव और वोल्टेज के उतार-चढ़ाव के कारण उनमें गिरावट का खतरा होता है, जिसके लिए नियमित निरीक्षण और प्रतिस्थापन की आवश्यकता होती है। विफलताओं की भविष्यवाणी करना चुनौतीपूर्ण हो सकता है, जिससे अप्रत्याशित डाउनटाइम हो सकता है। एसवीजी 10 वर्षों से अधिक लंबे जीवनकाल का दावा करते हैं, जिसका श्रेय उनके ठोस-अवस्था निर्माण और गतिशील घटकों की कमी को दिया जाता है। रखरखाव की मांग न्यूनतम है, परिचालन लागत कम हो गई है और सिस्टम की विश्वसनीयता बढ़ गई है।
कैपेसिटर बैंकों के लिए प्रारंभिक निवेश आम तौर पर एसवीजी की तुलना में कम होता है, जो उन्हें कम बजट वाली सुविधाओं के लिए एक आकर्षक विकल्प बनाता है। हालाँकि, समय के साथ स्वामित्व की कुल लागत रखरखाव खर्च, कम सटीक मुआवजे से ऊर्जा हानि और खराब पावर फैक्टर के लिए संभावित दंड के कारण अधिक हो सकती है। एसवीजी को, हालांकि अधिक अग्रिम लागत की आवश्यकता होती है, महत्वपूर्ण दीर्घकालिक बचत प्रदान करते हैं। उनकी दक्षता, कम डाउनटाइम, 20-30% तक की ऊर्जा बचत, और दीर्घायु निवेश पर तेजी से रिटर्न में योगदान करते हैं, खासकर उच्च मांग वाले वातावरण में।
कैपेसिटर बैंक भारी संस्थापन हैं जो काफी जगह की मांग करते हैं। स्केलिंग के लिए अधिक कैपेसिटर बैंक जोड़ने की आवश्यकता होती है, जो स्थान-बाधित सुविधाओं में अव्यावहारिक हो सकता है। मुआवजे के स्तर को ठीक करने के लिए बड़ी संख्या में कैपेसिटर चरणों की भी आवश्यकता होती है, जिससे सिस्टम डिज़ाइन जटिल हो जाता है। एसवीजी कॉम्पैक्ट और मॉड्यूलर हैं, जो सीधी स्केलेबिलिटी की अनुमति देते हैं। महत्वपूर्ण स्थानिक प्रभाव के बिना बढ़ती मांगों को पूरा करने के लिए अतिरिक्त मॉड्यूल को आसानी से एकीकृत किया जा सकता है।
कैपेसिटर बैंक उन परिदृश्यों में उपयुक्त हो सकते हैं जहां:
भार स्थिर हैं: सुसंगत, पूर्वानुमानित भार वाली सुविधाएं, जैसे छोटे वाणिज्यिक भवन, कैपेसिटर बैंकों की सादगी से लाभ उठा सकते हैं।
बजट बाधाएँ: जब प्रारंभिक लागत एक प्राथमिक चिंता है, और सुविधा कैपेसिटर बैंकों की सीमाओं को सहन कर सकती है।
निम्न हार्मोनिक स्तर: न्यूनतम हार्मोनिक विकृतियों और वोल्टेज उतार-चढ़ाव वाला वातावरण।
एसवीजी उन स्थितियों में पसंदीदा विकल्प हैं जहां:
गतिशील भार: तेजी से बदलते या असंतुलित भार वाले उद्योग, जैसे विनिर्माण संयंत्र या नवीकरणीय ऊर्जा प्रणाली।
वोल्टेज अस्थिरता: महत्वपूर्ण वोल्टेज उतार-चढ़ाव या हार्मोनिक विकृतियों का अनुभव करने वाली सुविधाएं।
दीर्घकालिक बचत: संगठन ऊर्जा दक्षता, कम परिचालन लागत और स्थिरता को प्राथमिकता दे रहे हैं।
स्थान की सीमाएँ: ऐसे वातावरण जहाँ स्थापना स्थान सीमित है, और स्केलेबिलिटी की आवश्यकता है।
विस्तृत विशिष्टताओं और अनुप्रयोगों के लिए, जैसे उत्पादों की खोज स्थैतिक संस्करण जनरेटर उन्नत बिजली सुधार समाधानों में मूल्यवान अंतर्दृष्टि प्रदान कर सकता है।
कैपेसिटर बैंक और एसवीजी के बीच चयन के व्यावहारिक निहितार्थों को वास्तविक दुनिया के अनुप्रयोगों की जांच करके बढ़ाया जाता है:
भारी मोटर लोड वाली एक बड़ी विनिर्माण सुविधा में बार-बार वोल्टेज में गिरावट का अनुभव हुआ और खराब पावर फैक्टर के लिए जुर्माना लगाया गया। लोड की उतार-चढ़ाव वाली प्रकृति ने कैपेसिटर बैंकों को उनकी धीमी प्रतिक्रिया और चरणबद्ध मुआवजे के कारण अप्रभावी बना दिया। एसवीजी को लागू करने से तत्काल प्रतिक्रियाशील बिजली समायोजन प्रदान किया गया, वोल्टेज शिथिलता को समाप्त किया गया, शक्ति कारक को एकता के करीब सुधारा गया, और इसके परिणामस्वरूप महत्वपूर्ण ऊर्जा बचत हुई और डाउनटाइम कम हुआ।
ग्रिड से जुड़े एक सौर फार्म को रुक-रुक कर बिजली उत्पादन के कारण वोल्टेज अस्थिरता और हार्मोनिक्स की चुनौतियों का सामना करना पड़ा। कैपेसिटर बैंक इन तीव्र उतार-चढ़ाव और हार्मोनिक मुद्दों को संबोधित करने में अपर्याप्त थे। गतिशील प्रतिक्रियाशील बिजली क्षतिपूर्ति, स्थिर वोल्टेज स्तर और सक्रिय रूप से फ़िल्टर किए गए हार्मोनिक्स के लिए एसवीजी की तैनाती, ग्रिड कोड के अनुपालन को सुनिश्चित करने और बिजली आपूर्ति की विश्वसनीयता को बढ़ाने की अनुमति दी गई है।
व्यापक एलईडी प्रकाश व्यवस्था और इलेक्ट्रॉनिक उपकरणों से सुसज्जित एक आधुनिक कार्यालय भवन में एक प्रमुख शक्ति कारक का अनुभव हुआ, जिसे कैपेसिटर बैंक ठीक नहीं कर सके। एसवीजी की स्थापना ने कैपेसिटिव रिएक्टिव पावर के लिए प्रभावी ढंग से मुआवजा दिया, लोड को संतुलित किया और पावर फैक्टर में सुधार किया, जिसके परिणामस्वरूप ऊर्जा लागत कम हुई और उपकरण प्रदर्शन में सुधार हुआ।
स्टेटिक वार जेनरेटर और कैपेसिटर बैंक के बीच का चुनाव संबंधित बिजली प्रणाली की विशिष्ट आवश्यकताओं और स्थितियों पर निर्भर करता है। जबकि कैपेसिटर बैंक स्थिर, कम मांग वाले वातावरण के लिए लागत प्रभावी समाधान प्रदान करते हैं, प्रतिक्रिया समय, हार्मोनिक शमन और रखरखाव में उनकी सीमाएं उन्हें आधुनिक, गतिशील ग्रिड के लिए कम उपयुक्त बनाती हैं। एसवीजी, अपनी उन्नत तकनीक के साथ, आज की जटिल बिजली प्रणालियों की चुनौतियों का समाधान करते हुए सटीक, तीव्र और विश्वसनीय प्रतिक्रियाशील बिजली मुआवजा प्रदान करते हैं।
एसवीजी प्रौद्योगिकी में निवेश बिजली गुणवत्ता प्रबंधन के लिए एक दूरदर्शी दृष्टिकोण का प्रतिनिधित्व करता है, जो दक्षता, लागत बचत और परिचालन उत्कृष्टता में दीर्घकालिक लाभ प्रदान करता है। जैसे-जैसे उच्च-गुणवत्ता, विश्वसनीय बिजली की मांग बढ़ती जा रही है, एसवीजी जैसे समाधानों को अपनाने से यह सुनिश्चित होता है कि सुविधाएं भविष्य की चुनौतियों का सामना करने के लिए अच्छी तरह से सुसज्जित हैं।
प्राथमिक अंतर उनके संचालन तंत्र में निहित है। एक कैपेसिटर बैंक निष्क्रिय घटकों का उपयोग करके निश्चित चरणों में प्रतिक्रियाशील शक्ति प्रदान करता है, जिससे प्रतिक्रिया समय धीमा हो जाता है। एक स्टेटिक वार जेनरेटर वास्तविक समय में प्रतिक्रियाशील शक्ति को गतिशील और सटीक रूप से समायोजित करने के लिए उन्नत पावर इलेक्ट्रॉनिक्स का उपयोग करता है, जो तेजी से प्रतिक्रिया और अधिक दक्षता प्रदान करता है।
एसवीजी लगातार लोड स्थितियों की निगरानी करते हैं और प्रतिक्रियाशील शक्ति को तुरंत इंजेक्ट या अवशोषित करते हैं, जिससे पावर फैक्टर को एकता की ओर सही किया जाता है। कैपेसिटर बैंकों के विपरीत, जो केवल निश्चित चरणों में क्षतिपूर्ति कर सकते हैं और अधिक या कम क्षतिपूर्ति कर सकते हैं, एसवीजी किसी भी समय आवश्यक सटीक प्रतिक्रियाशील शक्ति प्रदान करते हैं, जिससे इष्टतम पावर फैक्टर सुधार सुनिश्चित होता है।
हां, एसवीजी इंडक्टिव (लैगिंग पावर फैक्टर) और कैपेसिटिव (लीडिंग पावर फैक्टर) दोनों लोड की भरपाई करने में सक्षम हैं। यह बहुमुखी प्रतिभा उन्हें आधुनिक बिजली प्रणालियों के लिए उपयुक्त बनाती है जहां इलेक्ट्रॉनिक उपकरणों और नवीकरणीय ऊर्जा स्रोतों के कारण भार काफी भिन्न हो सकता है।
जबकि एसवीजी की अग्रिम लागत कैपेसिटर बैंकों की तुलना में अधिक है, वे बेहतर ऊर्जा दक्षता, कम रखरखाव लागत, लंबी उम्र और उपयोगिता कंपनियों से दंड से बचने के माध्यम से पर्याप्त दीर्घकालिक बचत प्रदान करते हैं। बढ़ी हुई बिजली की गुणवत्ता उपकरण क्षति को भी रोक सकती है, जिससे लागत बचत में भी योगदान मिलता है।
हां, कैपेसिटर बैंक सिस्टम में हार्मोनिक विकृतियों को बढ़ा सकते हैं, जिससे इन प्रभावों को कम करने के लिए हार्मोनिक फिल्टर की स्थापना की आवश्यकता होती है। इससे सिस्टम की जटिलता और लागत बढ़ जाती है। दूसरी ओर, एसवीजी, अतिरिक्त फ़िल्टरिंग उपकरण की आवश्यकता के बिना सक्रिय रूप से हार्मोनिक्स को दबा सकते हैं।
एसवीजी को बिना हिलने-डुलने वाले हिस्सों के साथ उनके सॉलिड-स्टेट डिज़ाइन के कारण न्यूनतम रखरखाव की आवश्यकता होती है। उचित संचालन सुनिश्चित करने के लिए नियमित निरीक्षण आम तौर पर पर्याप्त होते हैं। यह कैपेसिटर बैंकों के विपरीत है, जिन्हें नियमित रखरखाव और ख़राब कैपेसिटर के प्रतिस्थापन की आवश्यकता होती है।
कैपेसिटर बैंक स्थिर और पूर्वानुमानित भार, कम हार्मोनिक स्तर वाले वातावरण में एक वैध विकल्प बने हुए हैं, और जहां बजट की कमी एसवीजी में उच्च प्रारंभिक निवेश को अव्यवहारिक बनाती है। वे ऐसी स्थितियों में बुनियादी पावर फैक्टर सुधार के लिए एक लागत प्रभावी समाधान प्रदान करते हैं।
