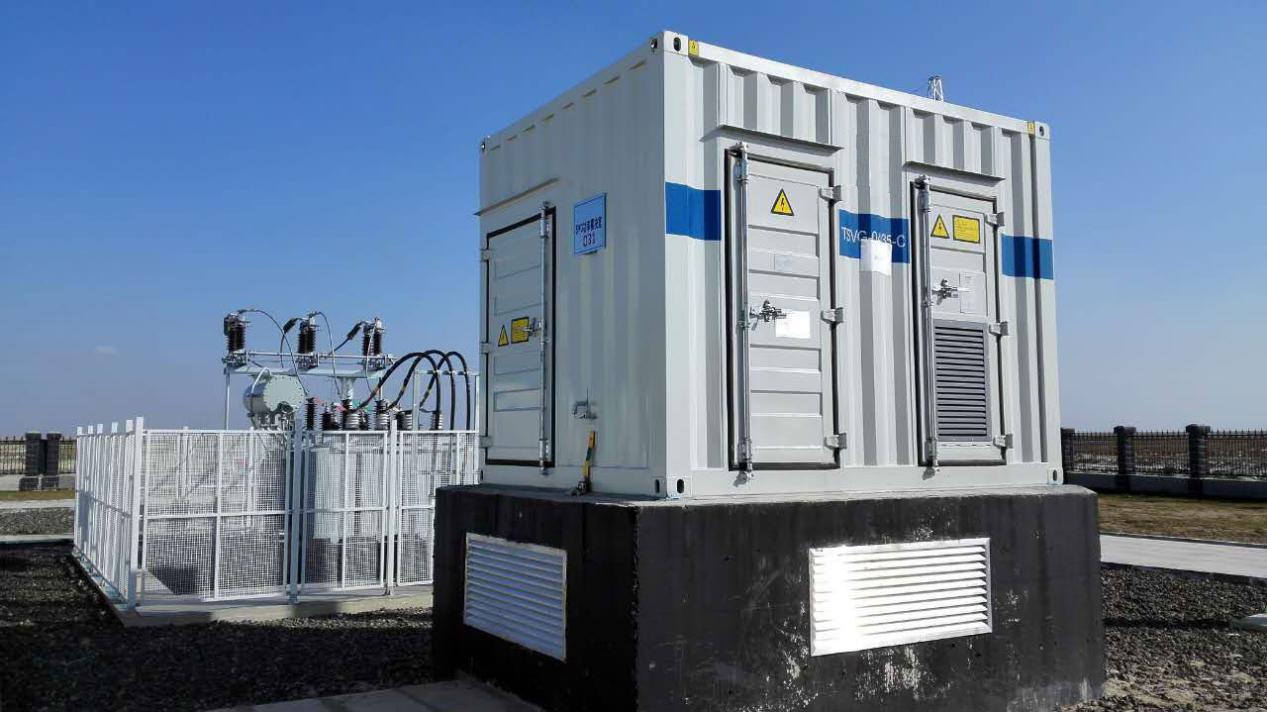

Sinopak 3,3 kV luftgekühlter Delta-verbundener STATCOM für den Außenbereich für Dreiphasenungleichgewicht


Verfügbarkeit:

Menge:



Erkundigen Zum Warenkorb hinzufügen

Produktbeschreibung

Statischer Synchronkompensator), auch bekannt als SVG (Static Var Generator).

Der Staubfilter kann nicht regelmäßig gereinigt werden, der Staub und das Wasser werden in die Leistungsmodule eingeatmet und der Schlamm wird dann an den Leistungsplatinen befestigt.

Nachdem die Kühlluft durch die Lüftungsschlitze im Keller strömt, ändert sie ihre Richtung und steigt dann nach oben, um durch den Staubfilter an der Unterseite des STATCOM in den Behälter einzudringen. Nach dem Wärmeaustausch wird die heiße Luft gezwungen, aus dem Behälter nach hinten zu entweichen. Die Schwerkraft des Sandes sinkt, nachdem die Richtung vom Kellerjalousien aus geändert wurde. Diese Lösung eignet sich sehr gut für Sandgebiete.

Optimierung des Heißluftrückflussdesigns:

1. Die feuchte Luft gelangt bei nassem Wetter, kaltem Wetter, Regen und Schnee in den Kraftwerksraum.

2. Durch die Konstruktion mit Heißluftrückfluss wird verhindert, dass Sand in den Kraftwerksraum gelangt. Heiße Luft kann jedoch bei trockenem und heißem Wetter auch direkt in die Atmosphäre abgegeben werden.

Technische Parameter

Systemparameter
Nennspannung		3kV~35kV
Eingangsspannungsbereich		0.2~ 1,2Pu
Netzfrequenz		50 ± 0,5 Hz
Nennkapazität		±1Mvar ~ ±120Mvar
Leistungsverlust bei Volllast		<0,8 %
Gesamte harmonische Stromverzerrung		≤3 %, entspricht GB/T14549-1993
Gesamte PCC-Oberschwingungsspannungsverzerrung		≤3 %, entspricht GB/T14549-1993
Ansprechzeit		<5ms
Überlastfähigkeit		1,1-fache Überlastung, Langzeitbetrieb; 1,2-fache Überlastung für 1 Minute, Auslösung
Fehlerbehandlung		Redundanzdesign erfüllt den automatischen N-1-Betrieb
Betriebsmodus		Konstanter Blindleistungsmodus, Konstantspannungsmodus, Konstantleistungsfaktormodus, Lastkompensationsmodus, integrierter Spannungs- und Blindleistungssteuerungsmodus
Kommunikationsprotokoll		Modbus, IEC104
Überwachungsmodus		Lokale/Fernsteuerung
HMI		LCD-Touchscreen in Englisch
Signalübertragung		Kommunikation über Glasfaser
Schlüsseltechnologie		Momentane Blindleistungstheorie, SPWM-Theorie, Entkopplungssteuerungstechnologie, Kondensatorspannungsbalance-Steuerungstechnologie, dreiphasige unabhängige Steuerungstechnologie, einpolige Mehrfrequenztechnologie, Trägerphasenverschiebungs-SPWM-Theorie, Echtzeitüberwachungstechnologie für die Kettengliedtemperatur
Stromschnittstelle		380 VAC, 220 VDC, zwei Schaltkreise, doppelte Redundanz-Stromversorgung
Hauptschutzfunktion		Überstrom, Überspannung, Antriebsfehler, Überspannung des Netzteils, Überstrom, Übertemperatur, Kommunikationsfehler usw. Wasserkühlungsfehler
Verkabelungsmethode		Sternverbindung oder Dreieckverbindung
Kühlmethode		Luftkühlung, Wasserkühlung
Schutzklasse		Innen IP30	Behälter: IP54
Installationsmethode		Drinnen	Im Freien
Lebensdauer		30 Jahre
Betriebsumgebung
Umgebungstemperatur		-25℃ ～ +45 ℃
Temperatur der Lagerumgebung		-40℃ ～ +70 ℃
Höhe		2000 m (muss bei > 2000 m angepasst werden
Relative Luftfeuchtigkeit		≤90 ％ , keine Kondensation
Verschmutzungsgrad		Klasse IV
Executive-Standard	DL/T 1215,1-2013 ，GB/T 14549-1993 ，GB/T 17626,2-2006 ，GB/T 17626,3-2006 ，GB/T 17626,4-2008 ，GB/T 17626,5-2008 ，GB/T 17626,11-2008

Unser Vorteil

1. Die effektivste aktive Hochspannungs-Oberschwingungsausrüstung in der Branche.
Sinopak TSVG realisiert nach langjähriger Erfahrung erfolgreich die Funktion der aktiven Hochspannungs-Oberschwingungsfilterung von 3 kV bis 35 kV. Es kann Harmonische vom 2. bis zum 13. vollständig eliminieren. Im Vergleich zum herkömmlichen SVC hat SVG aktive Komponenten übernommen. TSVG wird nicht nur für dynamische Blindleistungskompensationsgeräte verwendet, sondern auch direkt für Hochspannungsgeräte zur aktiven Oberschwingungsfilterung.

Sinopak TSVG verwendet eine Kaskadentopologie mit geringerem Oberwellengehalt am Ausgang und sehr guter Filterwirkung.

Hochwertiges Netzteildesign für Feuchtigkeits- und Staubschutz.

Das vollständig geschlossene Design des Bedienfelds der Stromversorgungseinheit sorgt für Betriebsstabilität in feuchter, windiger und staubiger Umgebung. Die Steuerplatine auf der Stromversorgungseinheit besteht aus Silikonmaterial mit guter Vergussleistung. Das Silikon kann bei -55 °C bis +180 °C belastbar und stabil bleiben und verfügt über eine bessere Wärmeleitfähigkeit und Isolierfähigkeit, was einen stabilen Betrieb des SVG in Salznebelumgebungen gewährleistet.

2. Vorteil des Schaltschrankdesigns:

Das vollständig geschlossene Design des Schaltschranks gewährleistet die Zuverlässigkeit des Einsatzes in sandigen, staubigen oder feuchten Umgebungen.

Das vollständig geschlossene Design des Schaltschranks verhindert das Eindringen von Staub oder Ruß von außen in den Schaltschrank. Nach dem Schließen muss die Wärme abgeführt werden; Um die Innentemperatur innerhalb eines angemessenen Bereichs zu gewährleisten, sind die oberen und unteren Teile des Schaltschrankinnenraums jeweils mit einem Ventilator für einen kreisförmigen Luftstrom von oben nach unten und von rechts nach links ausgestattet, um die Temperatur zu senken.

Die gesamten Komponenten des Steuerungssystems werden bei geringem Stromverbrauch und hoher Zuverlässigkeit umfassend überprüft, um die Stabilität des gesamten Systems zu verbessern. Die thermische Simulation der FlOWTHREM-Software wird verwendet, um eine durchschnittliche Innentemperatur von 67 °C zu steuern, wenn die äußere Umgebungstemperatur 45 °C beträgt, um die Komponententemperatur in der Betriebsumgebung einzuhalten. Es löst grundsätzlich die Probleme der Staubvermeidung und Verschmutzungsvermeidung.

3. Service Advantage
Power Module Tester

SVG besteht hauptsächlich aus vielen Leistungsmodulen. Um Kunden dabei zu helfen, Modulfehler rechtzeitig zu finden, hat Sinopak einen Leistungsmodultester entwickelt, mit dem Modulfehler sehr einfach und sehr schnell gefunden werden können.

Übrigens installiert Sinopak auch ein GPS-Modul im SVG-Kontrollraum, um Kunden bei der Analyse von SVG-Fehlern zu unterstützen.
